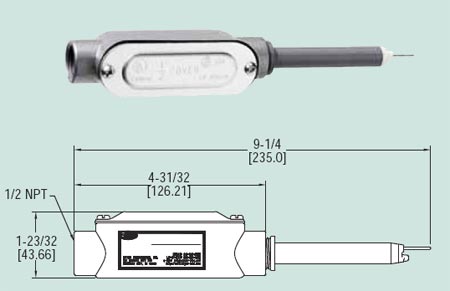

ДАТЧИК СКОРОСТИ ВОЗДУХА ДЛЯ ГРЯЗНЫХ СРЕД СЕРИИ 641В

Производитель: Dwyer
  • Технические характеристики
  • Описание
  • Применение
  • Документация

В комплект входит:

  •  А-156, Фланцевая монтажная плата имеющая внутреннюю резьбу NPT ½
  •  A-155, Монтажный зажим с фитингом, который имеет наружную резьбу NPT ½

Датчик скорости воздуха имеет следующие тех. характеристики:

Областью применения датчика является воздух и совместимые, негорючие газы.

Время отклика устройства: поток: 1,5 секунды до 95% конечного значения (фильтр выходного сигнала стоит на минимуме).

Точность датчика:

  •  5% для полной шкалы, технол. среда: 0 – 50 С.
  • 6% для полной шкалы, технол. среда:  -40 – 0 С и 50 – 80 С.

Ограничение по влажности: без конденсата.

Диапазоны температур: t окружающей среды:  0 – 60 С, технол. процесс:  -40 – 80 С.

Питание: 10-16 V переменного,12-35 V постоянного тока.

Выходной сигнал: 4-20 мА, изолированный источник на 24 V, соединение 3 либо 4-х проводное.

Макс. сопротивление измерительного контура – 600 Ом.

Фильтр выходного сигнала от 0,5 до 15 сек.

Клеммные соединения.

Максимальный потребляемый ток - 300 мА.

Класс защиты устройства по стандарту NEMA - NEMA 4X.

Монтажная ориентация: датчик не чувствителен к расположению.

Благодаря установленному в датчиках 641В стальному сенсору, они могут функционировать в условиях загрязненной атмосферы. Единственным условием, необходимым для корректной работы устройства в грязной среде, является  очистка сенсора от мусора и пыли т.к. загрязнения мешают нормально функционировать трубкам Пито и прочим датчикам, которые чувствуют поток.  Чистка такого сенсора – дело нескольких минут.


Достаточно продуть сенсор воздухом из источника сжатого воздуха либо просто протереть куском материи прямо на месте установки.

Датчик скорости воздуха (ДСВ) от компании Dwyer для загрязненных сред серии 641В применяет технологию нагретого сенсора в массовом потоке.

Пользователь может выбрать один из четырех диапазонов от 250 футов в минуту до 2000 футов в минуту, которым соответствуют диапазоны в метр. ед. от 1,25 метра за секунду до 10 метров за секунду.  Датчики этой серии выдают изолированный выходной сигнал 4-20 мА, который пропорционален скорости.
