датчик дифференциального давления Жидкость/ Жидкость серии 629

Производитель: Dwyer
Цена: 90 руб. В корзину
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация
Технические характеристики:

  • Рабочая среда - жидкости и совместимые газы;
  • Материал, контактирующий с рабочей средой: нержавеющая сталь марки 316 SS (316L SS);
  • Пределы погрешностей измеряемого параметра - +/- 0,5 процента для полной шкалы (с учетом гистерезиса, повторяемости и линейности);
  • Температура: от -18 до 93С (от 0 до 200 F);
  • Скомпенсированный температурный диапазон от -18 до 79С (от 0 до 175 F);
  • Погрешность теплового эффекта +/- 0,036% полной шкалы/С (+/- 0,02% полной шкалы на F);
  • Питание: постоянный ток 13-30 вольт;
  • Выходной сигнал - от 4 до 20 мА;
  • Время реагирования - 50 мс;
  • Сопротивление измерительного контура для тока - до 1,3 кОм, для выходного напряжения (с учетом минимального нагрузочного сопротивления) до 2,0 кОм;
  • Датчик нечувствителен к рабочему положению, вес составляет 228 г (10,1 унции). Имеет официальный сертификат СЕ.
В комплектацию входят:
- блок питания на 3 В (трехходового клапана для холодильников);
- 4,5 цифровой дисплей LED/.

Кроме того, вместе с датчиком может быть поставлено дополнительное оборудование:

- латунный адаптер с наружной резьбы 1/8 дюйма на внутреннюю резьбу 1/4 дюйма (А-332);
- гибкий металлический шланг из нержавеющей стали длинной 30,48 см (12 дюймов) внутренняя резьба - 1/8 дюйма (А-228);
- гибкий металлический шланг из нержавеющей стали длинной 45,72 см (18 дюймов) внутренняя резьба - 1/8 дюйма (А-228).

Класс точности и герметичности:

Датчик дифференциального давления жидкость/жидкость серии 629 способен отследить разность давлений для атмосферного воздуха, жидкостей и совместимых газов с точностью 0,5 процента.

Такая точность достигается за счет использования сдвоенных сенсоров давления, которые преобразуют величину перепада давления в пропорциональный электрический сигнал от 4 до 20 мА для двухпроводных измерительных цепей.

Дополнительную надежность результатам измерений придает малый внутренний объем и минимальное количество трущихся движущихся частей.
Герметичность датчика дифференциального давления соответствует требованиям NEMA - 4X (IP66).
Блок клемм, настройки нуля и максимума нуля легкодоступен и находится под крышкой в верхней части датчика.

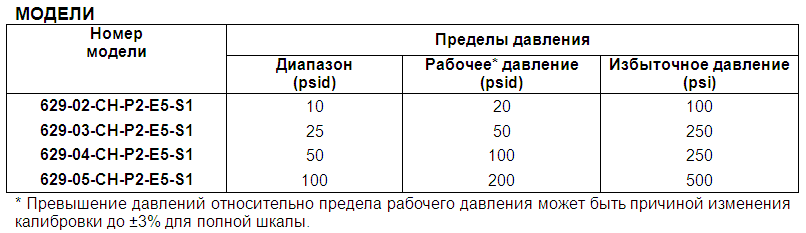

В зависимости от диапазона давлений, рабочего и избыточного давления при которых должен работать датчик, разработано 4 вида датчиков 629 серии.

Датчики дифференциального давления жидкость/жидкость серии 629 производителя Dwyer применяются для:

Контроля разницы давлений в:

  • насосах;
  • элементах, связанных с расходом или потоком рабочей жидкости;
  • элементах, выполняющих функции теплообмена;
  • змеевиках и фильтрах.
