Манометры Magnehelic серия 2000

Производитель: Dwyer
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Технические характеристики

Применение: воздух и негорючие газы, совместимые газы (предлагается вариант для природного газа).

Содержащие влагу материалы: Консультироваться с производителем.

Корпус: Изготовленный литьем под давления из алюминия корпус и шкала с выполненной из акрила крышкой. Внешняя поверхность имеет покрытие серого цвета, выдерживающее 168-часовое испытание на коррозию при опылении соляным составом.

Точность: 2% по всей шкале (3% в диапазонах - 0-100 Па, - 120 Па, 10ММ и 4% для –00, -60 Па при 70F (21,1C).

Предельные давления: -20 дюймов ртутного столба до 15 фунтов на квадратный дюйм (-0,677 бар до 1,034 бар)**: вариант для средних давлений: 35 фунтов на квадратный дюйм (2,41 бара), вариант для высоких давлений: 80 фунтов на квадратный дюйм (5,52 бара).

Перегрузка по давлению: Защитная пробка открывается при давлении примерно 25 фунтов на квадратный дюйм (1,72 бара), только для стандартных газов.

Предельные температуры: 20 до 140F (-6,67 до 60C)*

Размеры: 4 дюйма (101,6 мм), диаметр шкалы.

Положение при установке: Диафрагма в вертикальном положении. В отношении эксплуатации в других положениях проконсультируйтесь у производителя.

Подключение для эксплуатации: двойное сочленение “мама” NPT (стандартная трубная резьба) на 1/8 дюйма и краны высокого и низкого давления – одна пара сбоку и одна пара сзади.

Вес: 1 фунт 2 унции (510 г.), варианты для средних и высоких давлений: 2 фунта 2 унции (963 г.).
Стандартные принадлежности: Две NPT пробки для кранов двойного давления, два переходника с трубной резьбой на 1/8 дюйма для сочленения с резиновыми трубами и три переходника для установки “заподлицо” с винтами (Для вариантов для средних и высоких давлений 3 переходника заменяют крепление и пружинное кольцо.)

* В качестве специальной опции предлагается варианты для низких температур.
** Для приложений с большой продолжительностью цикла в общем пределе манометра, рекомендуется следующий его более высокий предел. Смотри варианты для среднего и высокого давлений ниже слева.

Такой прибор, как газовый манометр MAGNEHELIC 2000,имеет превосходные характеристики, выгодно отличающие его на фоне аналогичных устройств альтернативных производителей. Точность показаний, высокое качество и простая эксплуатация – отличительные черты, характеризующие газовый манометр MAGNEHELIC 2000. Передвигающаяся стрелка прибора за долю секунды показывает низкое давление воздуха или газа, при этом как отрицательные, так и положительные и дифференциальные значения.

Прочная конструкция устройства не разрушается и не деформируется под внешним механическим воздействием – перегрузкам и вибрациям. В измерительном приборе отсутствует манометрическая жидкость, которая из-за своего испарения могла бы давать погрешности по время получения данных. Еще одна особенность устройства – его великолепная цена, поэтому газовый манометр DWYER MAGEHELIC 2000 пользуется достаточно большим спросом.

Манометры от данного производителя – эталон качественного устройства, необходимого для замера давления в вентиляционных системах, сопротивления различных фильтров, возрастания и падения на диафрагмах давления, контроля приборов с системой воздушного давления и смазки. Актуален газовый манометр MAGEHELIC 2000 во время измерения давления в гидравлических системах и усилителях. Используют приборы для контроля разнообразных систем управления посредством соотношения газово-воздушной смеси и клапанов. Важно отметить, что также манометр применяют и в медицинском оборудовании.

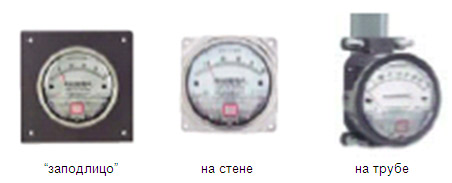

Допускается использование прибора в воздухе и негорючих газах. Корпус изготовлен из алюминия, отлитого под давлением, что дает ему высокую прочность. Крышка покрыта акрилом. Цвет – серый, исследование показало, что покрытие остается целым и не поддается коррозии даже после 168 часов испытаний опылением составом солью. Устройство может монтироваться на вертикальной и горизонтальной трубе, простое обнуление позволяет устанавливать газовый манометр MAGEHELIC 2000 под любым углом, без ущерба для точности измерений. Каждый прибор в комплекте имеет специальную инструкцию, которая детально описывает правила безопасного эксплуатирования и правильного монтажа.

Для измерения точного дифференциального давления необходим специальный прибор. Именно таким является газовый манометр MAGNEHELIC 2000, произведенный в США компанией DWYER. Он дает показания с точностью в рамках 2%.
