Профессиональная 3-осевая высокоточная программа FOC

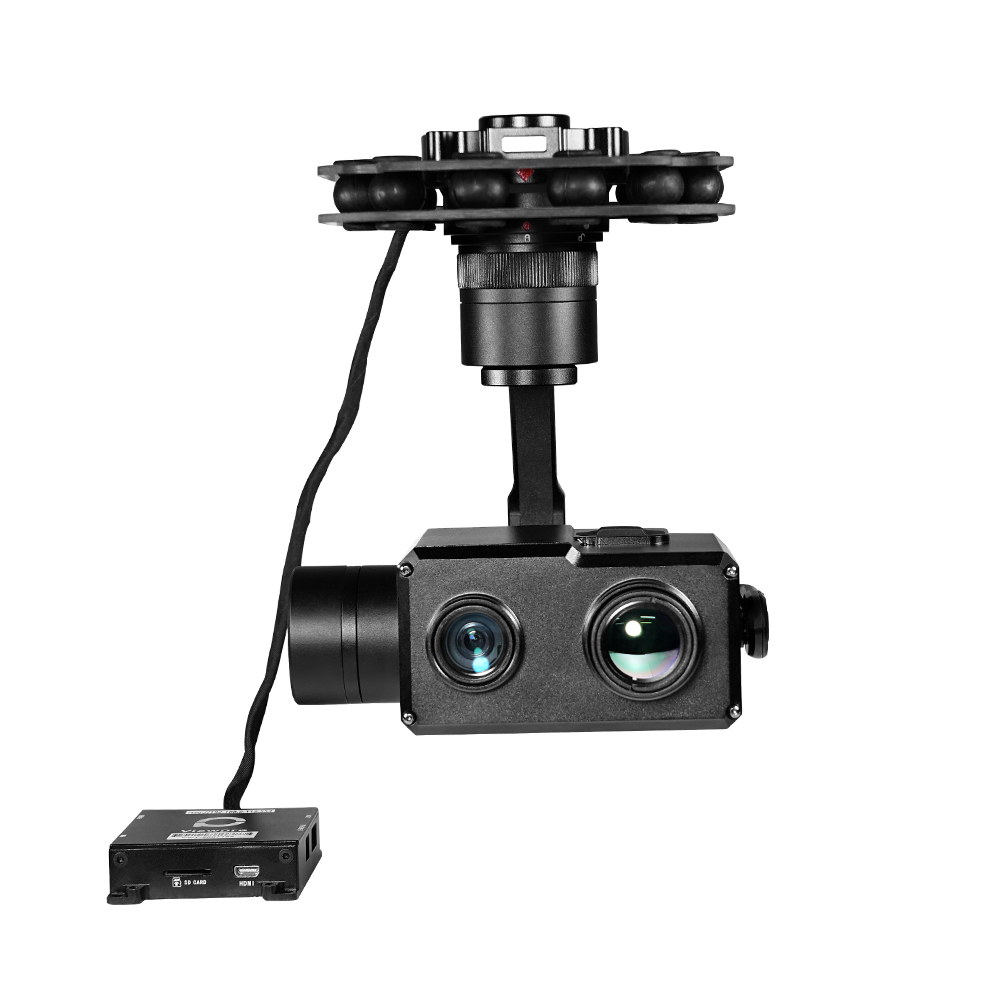

MINI-Z10TIR — самая легкая 3-осевая камера с двойным датчиком и подвесом. Мощная 3-осевая система стабилизации контролирует точную работу двигателя с помощью высокоскоростного процессора, компенсирует незначительные движения камеры и плавно регулирует угол съемки камеры. Подвес имеет токопроводящую конструкцию контактного кольца и конструкцию скрытого проводника, что обеспечивает превосходную стабильность передачи данных и большую долговечность, а также легко обеспечивает вращение на 360°. Благодаря новой четырехточечной конструкции подвески и легкой демпфирующей пластине устойчивость MINI-Z10TIR еще больше повышается. Точность управления стабилизатором составляет до ±0,01°, камера позволяет получать стабильную и четкую картинку даже при высокой скорости движения.
EO-камера с 10-кратным оптическим зумом
Камера оснащена модулем CMOS 1/3 дюйма, имеет 4,08 мегапикселя, поддерживает видео FHD 1080P с 10-кратным оптическим фокусом. В камере есть два видеопотока: один — 1080P, 30 кадров в секунду, локальное сжатие H.264, хранящееся в устройстве. SD-карта.Другой видеовыход 1080p 60FPS HDMI HD-сигнала для беспроводной передачи.Разработан в соответствии с особенностями применения аэрофотосъемки.Быстрая автофокусировка, многофункциональный, небольшой размер, поддержка последовательного управления PWM, S.BUS и TTL.
Профессиональный тепловизор
Встроенный французский высокоточный неохлаждаемый длинноволновый (8 мкм ~ 14 мкм) тепловизионный датчик ULIS, Mini Z10TIR может записывать и передавать тепловое изображение и видимые изображения одновременно в формате PIP. Настройте различные цвета, применяемые к тепловым данным, в зависимости от потребностей конкретных сценариев.
Двойные датчики видимого света и тепловизор Отслеживание объектов
Встроенный алгоритм нормализации, взаимной корреляции и отслеживания в сочетании с алгоритмом повторного захвата отсутствующих объектов обеспечивают стабильное отслеживание цели. Поддержка пользовательских символов пользовательского экранного меню, адаптивных ворот, перекрестного курсора, отображения информации о трассировке. Скорость отслеживания — до 32 пикселей/кадр, диапазон размеров объектов — от 16*16 пикселей до 160*160 пикселей, минимальное отношение сигнал/шум (SNR) 4 дБ, среднеквадратичные значения импульсного шума в объекте. положение <0,5 пикселя, что значительно повышает точность и эффект отслеживания.
Несколько методов вывода (опционально)
MINI-Z10TIR поддерживает выход HDMI, выход Ethernet/IP и выход SDI. HDMI и выход — 1080p, выход Ethernet — 720p, а запись — 1080p. Версии с выходом IP и выходом SDI будут поддерживать панорамирование на 360 градусов.
Несколько методов управления
Управление ШИМ и последовательным портом по умолчанию TTL, SBUS является дополнительным, версия выхода IP также поддерживает управление TCP через кабель Ethernet. С помощью программного обеспечения Viewpro Вы можете выполнить вывод IP, контроль TTL и контроль TCP.
Сигнальные интерфейсы блока управления:
Совместимость с видовым экраном
MINI-Z10TIR совместим с быстроразъемным разъемом Viewpro Viewport. Область просмотра — это опция, известная как простая сборка, подключи и работай.
Для получения дополнительной информации о Viewport ознакомьтесь с видеоинструкцией ниже:
Приложения
«Наша основная задача — поставка оборудования для различных целей, таких как пожаротушение, техническое обслуживание опор электропередач, проверка трубопроводов, а также поисково-спасательные операции. Чрезвычайные ситуации требуют широкого спектра возможностей мониторинга и поиска для быстрой оценки ситуации и повышения эффективности реагирования».
Размеры
Спецификация
| Параметр оборудования | |
| Рабочее напряжение | 12 В ~ 16 В |
| Входное напряжение | 3С ~ 4С |
| Выходное напряжение | 5 В (подключение к ШИМ) |
| Динамический ток | 550 мА при 12 В |
| Ток холостого хода | 450 мА при 12 В |
| Потребляемая мощность | ≤ 6,6 Вт |
| Температура рабочей среды. | -20 ℃ ~ +50 ℃ |
| Выход | micro HDMI (выход HD 1080P, 60 кадров в секунду) / IP / Skyport (в зависимости от фактического продукта) |
| Локальное хранилище | SD-карта (до 128 ГБ, класс 10, формат FAT32 или ex FAT) |
| Метод управления | ШИМ / TTL / S.BUS / DJI Pilot |
| Характеристики подвеса | |
| Наклон/Наклон | ±90° |
| Рулон | ±85° |
| Отклонение/Панорамирование | ±170°/±360°*N (выход IP/Skyport) |
| Угол вибрации | Наклон/крен: ±0,01°, рыскание : ±0,01° |
| Один ключ к центру | √ |
| Характеристики камеры | |
| Датчик изображения | Датчик SONY 1/3" CMOS |
| Качество изображения | Полное HD 1080 (1920*1080) |
| Эффективный пиксель | 4,08 МП |
| Оптический зум объектива | 10x, F=3,2~33,6 мм |
| Цифровое увеличение | Никто |
| Минимальное расстояние до объекта | От 10 мм (широкий конец) до 800 мм (телеконец) |
| Горизонтальный угол обзора | 59,2° (широкий конец) ~ 6,7° (телеконец) |
| Система синхронизации | Внутренний |
| Отношение сигнал/шум | более 52 дБ |
| Минимальная освещенность | 0,5 лк (1/30 с, F1,8, 50%) |
| Прирост | Авто / Ручной |
| баланс белого | ATW1 (узкий), ATW2 (широкий), одно касание, ручной (B, R) |
| Скорость затвора | от 1/1 до 1/10 000 с |
| Компенсация подсветки | Да |
| Управление диафрагмой | 16 шагов |
| экранное меню | Да |
| Фотоформат | JPEG |
| Видеоформат | МП4 |
| Отслеживание объектов камеры | |
| Скорость обновления пикселя отклонения | 50 Гц |
| Выходная задержка пикселя отклонения | <10 мс |
| Минимальный контраст объекта | 5% |
| ОСШ | 4 |
| Минимальный размер объекта | 16*16 пикселей |
| Максимальный размер объекта | 160*160 пикселей |
| Скорость отслеживания | ±32 пикселей/кадр |
| Время памяти объекта | 100 кадров (4 с) |
| Среднеквадратические значения импульсного шума в положении объекта | < 0,5 пикселей |
| Характеристики тепловизора | |
| Размер линзы | 19 мм |
| Горизонтальный угол обзора | 32° |
| Вертикальное поле зрения | 24° |
| Диагональное поле зрения | 39,4° |
| Детектив на расстоянии (мужчина: 1,8x0,5 м) | 559 метров |
| Распознавание расстояния (мужчина: 1,8x0,5 м) | 140 метров |
| Проверенное расстояние (человек: 1,8x0,5 м) | 70 метров |
| Детективная дистанция (Автомобиль: 4,2x1,8 м) | 1714 метров |
| Распознавание расстояния (автомобиль: 4,2x1,8 м) | 428 метров |
| Проверенное расстояние (автомобиль: 4,2x1,8 м) | 214 метров |
| Рабочий режим | Неохлаждаемый длинноволновый (8 мкм~14 мкм) тепловизор |
| Детектор пикселей | 640*480 |
| Размер пикселя | 17 мкм |
| Метод фокусировки | Атермальный объектив с постоянным фокусным расстоянием |
| Коррекция излучательной способности | 0,01~1 |
| NETD | ≤50мК (@25 ℃ ) |
| МСПД | ≤650мК (@характеристическая частота) |
| Улучшение изображения | Автоматическая настройка яркости и контрастности изображения |
| Цветовая палитра | Белый, железно-красный, псевдоцвет |
| Автоматическая коррекция неравномерности | Да (без затвора) |
| Цифровое увеличение | 1x~4x |
| Синхронизировать правильное время | Да |
| Тип термометрии | Не поддерживается |
| Предупреждение о температуре | 0 ℃ ~ 100 ℃ |
| Отслеживание тепловых объектов | |
| Скорость обновления пикселя отклонения | 25 Гц |
| Выходная задержка пикселя отклонения | <3 мс |
| Минимальный размер объекта | 16*16 пикселей |
| Максимальный размер объекта | 128*128 пикселей |
| Скорость отслеживания | ±32 пикселей/кадр |
| Время памяти объекта | 100 кадров (4 с) |
| Информация об упаковке | |
| СЗ | 490г |
| Измерение продукта. | 118*109*120 мм |
| Аксессуары | 1 шт. устройство для камеры с подвесом, 16 шт. винты, 4 шт. медные цилиндры, 12 шт. демпфирующие шарики, 4 шт. демпфирующие пластины/высококачественная пластиковая коробка с пенопластовой подушкой |
