Визуальный индикатор потока SFI-800

:
 Применение  совмеситимые жидкости
 Материалы соприкасающиеся со средой  корпус - полисульфон для SFI-800 ,  стабилизированный УФ для  SFI-801







Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Характеристики

  • Работа: Совместимые жидкости
  • Смачиваемые материалы:
    • Корпус: SFI-800: Полисульфон, SFI-801: Поликарбонат, стабилизированный ультрафиолетом
    • Окно: SFI-800: Полисульфон, SFI-801: Поликарбонат, стабилизированный ультрафиолетом
    • Ротор: SFI-800: Белый полисульфон, SFI-801: красный РВТ стабилизированный ультрафиолетом
    • Штифт ротора: Нержавеющая сталь 316SS
    • Упорная айба: Сталь 300 серии SS
    • кольцо круглого сечения: SFI-800: Фотоэластомер (класс NSF), SFI-801: Burna-N
  • Пределы по давлению: SFI-800: 150 psig (10,34 бар); SFI-801: 125 psi (8,62 бар)
  • Температурные пределы: SFI-800: от -20 до 212 F (от -28 до 100 С); SFI-801: от -20 до 130 F (от -28 до 55 С)
  • Вес: SFI-800: 3,35 унции (95 г); SFI-800-А-711: 5,0 унций (142 г)

Электрические характеристики (только для опции А711)

  • Температурные пределы: от -20 до 212 F (от -28 до 100 С)
  • Требования к питанию: От 8 до 28 В постоянного тока
  • Выходной сигнал: Белый провод: 5 В постоянного тока. Зеленый провод: От 8 до 28 В постоянного тока равный напряжению источника питания. Импульсный выход с частотой пропорциональной расходу
  • Точность: ±5% от полной шкалы
  • Частотный диапазон выходного сигнала: От 0 до 100 Гц.
  • Электрические соединения: Черный провод - Земля; Белый провод: 5 В постоянного тока имульсы; Зеленый провод: от 8 до 28 В постоянного тока импульсы; Красный провод: питание от 8 до 28 В постоянного тоак

Электрические характеристики (только для опции А-712)

  • Температурные пределы: от -20 до 212 F (от -29 до 100 С)
  • Требования к питанию: От 15 до 28 В постоянного тока
  • Выходной сигнал: Белый провод: от 1 до 10 В постоянного тока
  • Точность: ±5% от полной шкалы
  • Электрические выводы: Черный провод: Земля; Красный провод: входной сигнал от 15 до 28 В постоянного тока; Белый провод: выходной сгнал от 1 до 10 В постоянного тока

Электрические характеристики (только для опции А-713)

  • Температурные пределы: от -20 до 212 F (от -29 до 100 С)
  • Требования к питанию: от 8 до 28 В постоянного тока
  • Выходной сигнал: Белый провод: Нормально разомкнутый коммутатор; Зеленый провод: Нормально разомкнутый коммутатор; Зеленый провод: Нормально замкнутый коммутатор. Оба с открытым коллектором, макс 100 мА, макс 28 В постоянного тока

Низкая стоимость, опциональный выход для расхода и суммирования потока. Новый стабилизированный ультрафиолетом поликарбонатовый корпус

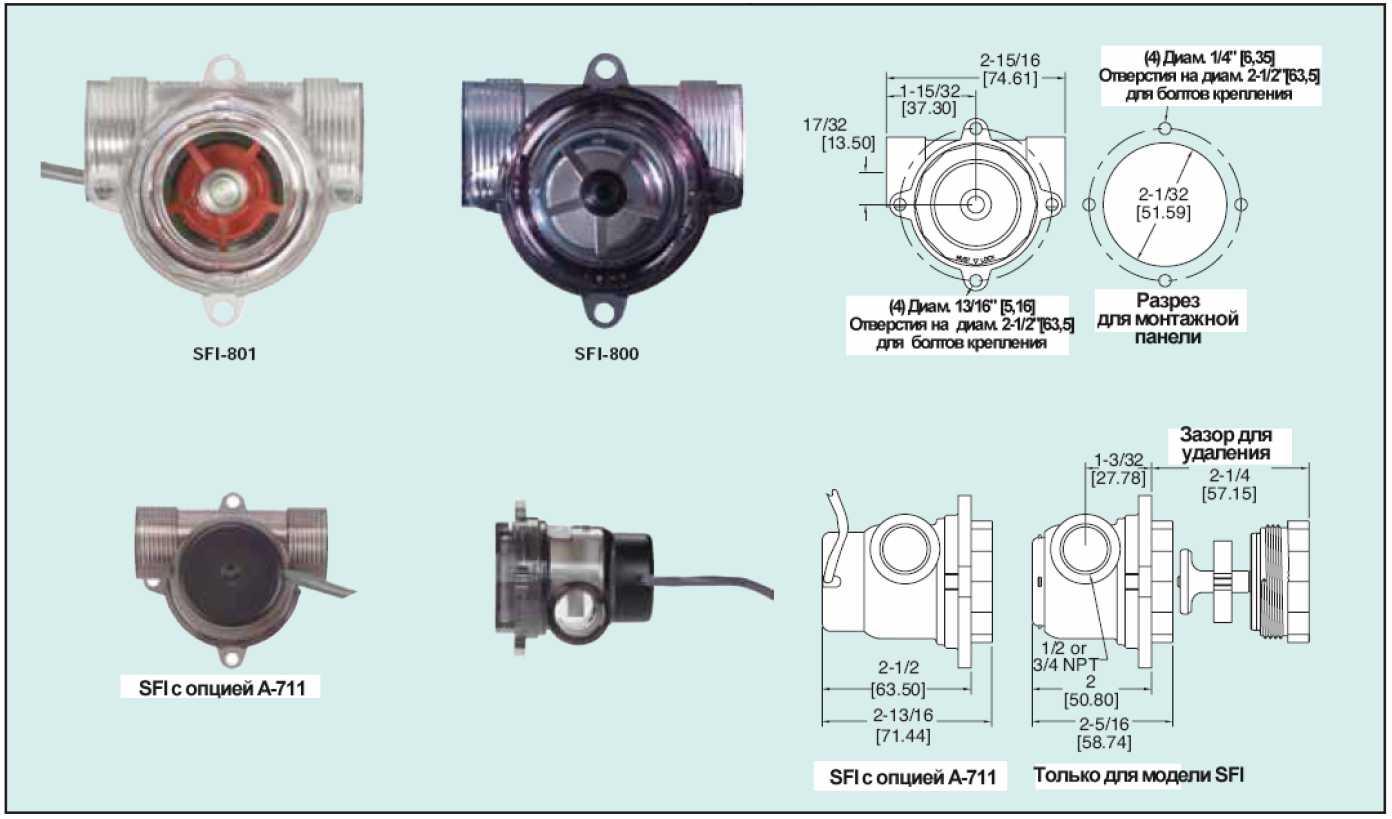

Оптический индикатор потока серии SFI-800 имеет низкую стоимость, надежный тип ротора индикатора потока с опциональным исполнением для дистанционного мониторинга потока выходного сигнала, основанном на эффекте Холла. Как модели SFI-800, так и модели 801 для легкой индикации потока конструируются из прозрачного пластика с возможностью обзора вращающегося ротора под углом 360. Модели SFI-800 делаются из полисульфона с превосходной химической стойкостью, устойчивостью к высокому давлению и температуре. Так же все смачиваемые материалы соответствуют FDA/NSF для питьевой воды. Модели SFI-801 делаются из поликарбоната стабилизированного ульрафиолетом, что делает его идеальным для применения вне помещений (материалы не отвечают требованиям FDA/NSF)/ Отличительной особенностью моделей SFI-801 является использование легко заметного яркого красного лопастного стекла

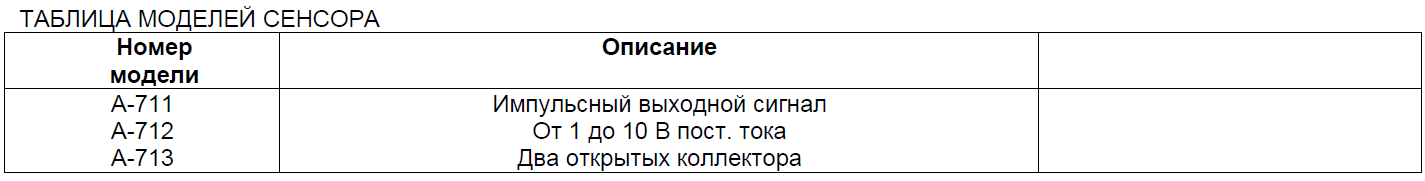

Исполнения выхода

Для оптических индикаторов потока SFI-800 или 801 доступны три выхода сенсора дополняющих дистанционным мониторингом потока местную индикацию потока. Все три варианта могут быть легко установлены в существующий корпус индикатора без инструментов в полевых условиях. Сенсоры также могут быть легко установлены в существующий корпус индикатора без инструментов в полевых условиях без демонтажа корпуса из технологической линии. Устройства стойки к атмосферным воздействиям и используются вне помещений или в зоне орошаемых вод.

А-711 является уникальным и патентованным навесным сенсором, который выдает два сигнала импульсного напряжения пропорциональных расходу. Импульсные выходные сигналы представляют собой импульс 5 В постоянного тока или импульс используемого входного напряжения питания, которое может быть от 8 до 28 В постоянного тока. Этот сенсор очень удобен для дистанционного мониторинга расхода и суммирования потока.

А-712 является сенсором, который имеет линейный выходной сигнал от 1 до 10 В постоянного тока пропорциональный расходу. Сенсор удобен для дистанционного мониторинга расхода

А-713 является сенсором с двумя программируемыми выходными сигналами коммутатора с открытым коллектором. Один выходной сигнал замыкается над точкой уставки и ругой выходной сигнал замыкается ниже точки уставки, позволяя устройству работать для индикации низкого или высокого потока. Точка уставки легко устанавливается нажатием кнопки при желаемом расходе. Сенсор включает красный СИД индикатор состояния коммутатора.


Корпуса и сенсоры скреплены:

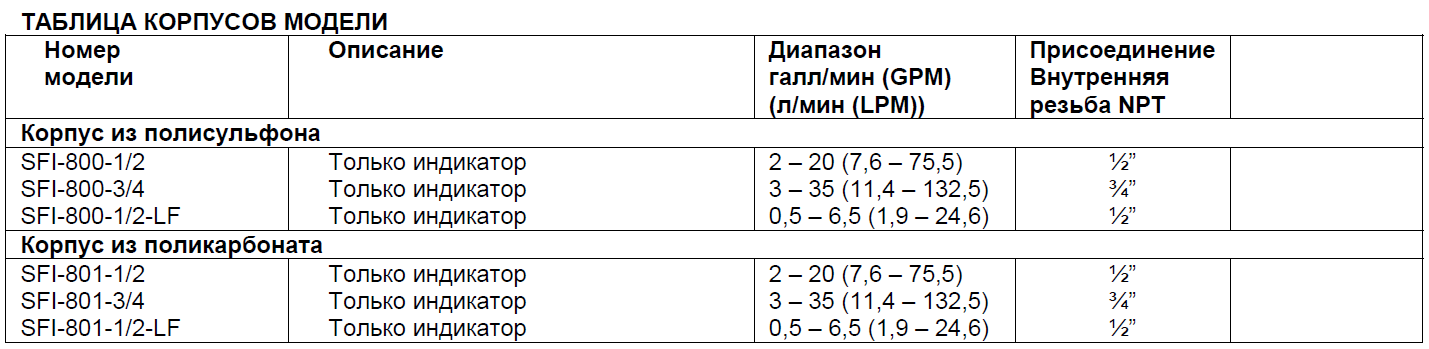

Для заказа А-711 прикрепленному к корпусу индикатора потока добавьте суффикс -А711 к номеру корпуса
Пример: SFI-800-1/2-A711

Для заказа А-712 прикрепленному к корпусу индикатора потока добавьте суффикс -А712 к номеру корпуса
Пример: SFI-800-1/2-A712

Для заказа А-712 прикрепленному к корпусу индикатора потока добавьте суффикс -А713 к номеру корпуса
Пример: SFI-800-1/2-A713

  • Легкий просмотр индикатора потока через пластиковый прозрачный корпус
  • На роторе нет магнитов, которые притягивают ферромагнитные материалы
  • Сенсоры выходного сигнала могут добавляться и заменяться в полевых условиях без демонтажа корпуса из технологической линии
  • Материалы, которые могут иметь сертификат FDA или стабилизированные ультрафиолетом
