ТЕРМОПРЕОБРАЗОВАТЕЛИ УНИВЕРСАЛЬНЫЕ ТПУ 0304 МИКРОПРОЦЕССОРНЫЕ

В состав термопреобразователей входят:

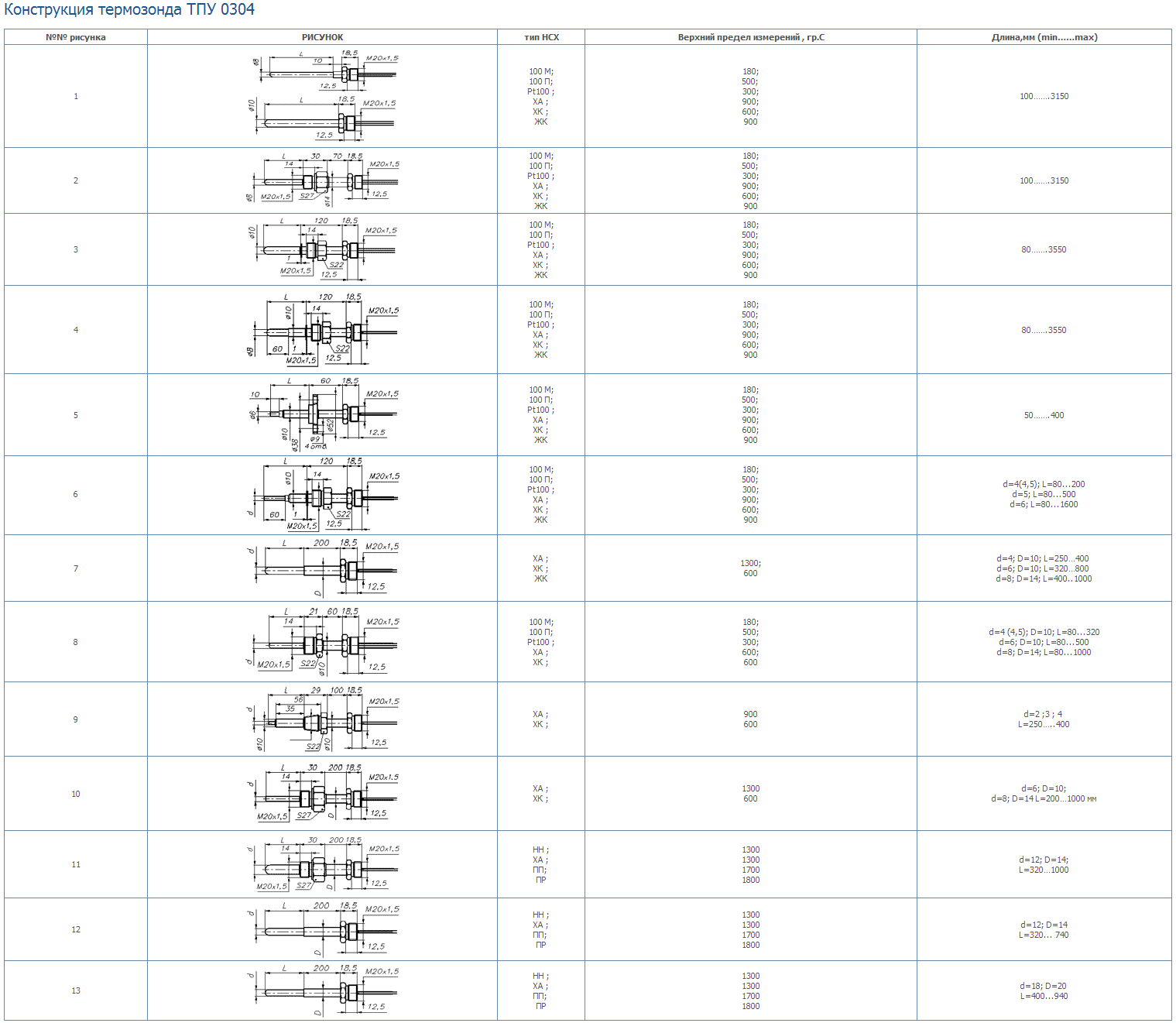

• первичный преобразователь (термопреобразователи сопротивления (ТС) по ГОСТ 6651-94 или DIN № 43760 или преобразователи термоэлектрические (ТП) по ГОСТ Р 8.585-2001) и
• преобразователь измерительный типа ИП 0304.

Модификации:

В зависимости от используемого преобразователя ИП 0304 термопреобразователи имеют две модификации

• ТПУ 0304/М1 (без гальванической развязки входных и выходных цепей),
• ТПУ 0304/М2 (с гальванической развязкой входных и выходных цепей), каждая из которых имеет исполнения:
• общепромышленное коррозионно-стойкое;
• взрывозащищенное с видом взрывозащиты:
• «искробезопасная электрическая цепь» и маркировкой «ЕхiaIICТ6 Х»для ТПУ 0304Ех/М1, ТПУ 0304Ех/М2;
• «взрывонепроницаемая оболочка» и маркировкой «1ЕхdIICТ6» для ТПУ 0304Ехd/М1, ТПУ 0304Ехd/М2;
• повышенной надежности для эксплуатации на объектах АЭС - ТПУ 0304А/М1, ТПУ 0304А/М2.

Термопреобразователи выпускаются также в сочетании перечисленных видов исполнений.

Взрывозащищенные термопреобразователи ТПУ 0304Ех/М1, ТПУ 0304Ех/М2 соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особо взрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты «искробезопасная электрическая цепь» уровня «ia».

Питание термопреобразователей ТПУ 0304 выполняется:

• от источника постоянного тока напряжением 15 ÷27 В (21 ?37 В) для ТПУ 0304/М1, 15 ?36 В для ТПУ 0304/М2; питание взрывозащищенных ТПУ 0304Ех с маркировкой взрывозащиты ЕхiaIICT6 Х (размещение во взрывоопасной зоне) должно осуществляться от источника с выходной искробезопасной цепью уровня «ia» и электрическими параметрами, соответствующими электрооборудованию подгруппы IIC, напряжением 24 В.
• по числу преобразуемых входных и выходных сигналов – одноканальными;
• по зависимости выходного сигнала от входного – с линейной зависимостью;
• по связи между входными и выходными цепями: ТПУ 0304/М1 – с гальванической связью, ТПУ 0304/М2 – без гальванической связи и обеспечивает гальваническую развязку электрических цепей при размещении взрывозащищенных термопреобразователей (ТПУ 0304Ех, ТПУ 0304Ехd) во взрывоопасной зоне от электрических цепей вторичного источника питания, цепей обработки, преобразования и регистрации измеряемой температуры;

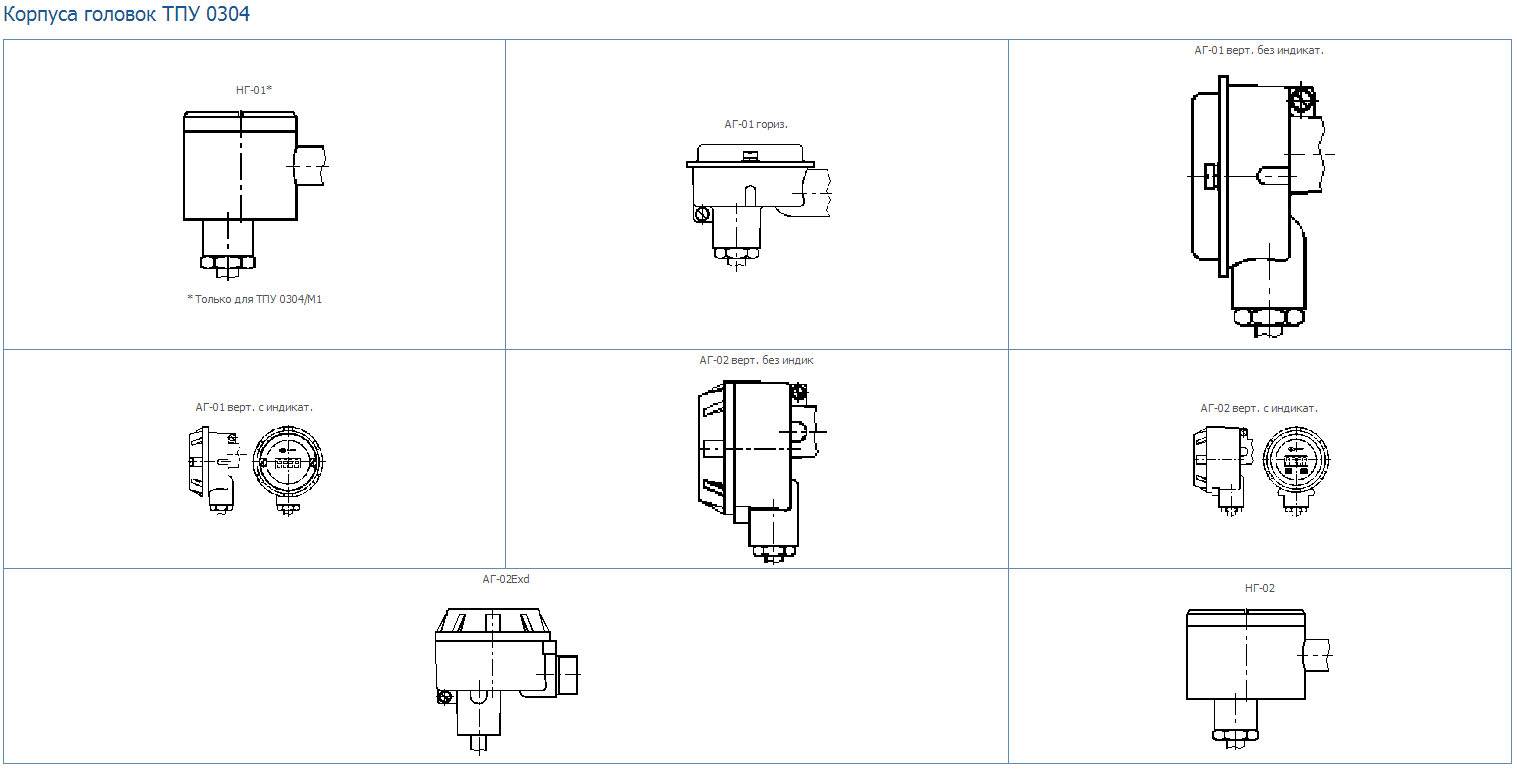

• термопреобразователи ТПУ 0304/М2 имеют различные варианты конструктивного исполнения: как без индикации текущих значений измеряемых величин (ТПУ 0304/М2, ТПУ 0304А/М2, ТПУ 0304Ех/М2, ТПУ 0304Ехd/М2), так и с их индикацией с добавлением в шифр заказа индексов И1 для ЖК индикации или И2 для СД индикации

В соответствии с ГОСТ 12997-84 ТПУ 0304:

• по устойчивости к климатическим воздействиям при эксплуатации ТПУ 0304/М1, ТПУ 0304/М2 соответствуют группе исполнения С2 при температуре окружающего воздуха от минус 50 до плюс 70 °С;
• по устойчивости к климатическим воздействиям при эксплуатации ТПУ 0304/М2 с модулем ЖК индикации или СД индикации соответствует группе исполнения С3 при температуре окружающего воздуха от минус 10 до плюс 60 °С.

По устойчивости к климатическим воздействиям при эксплуатации:

• термопреобразователи ТПУ 0304А, ТПУ 0304Ех, ТПУ 0304Ехd соответствуют:
  • группам исполнения С2 или С3 по ГОСТ 12997-84, но при верхнем значении температуры окружающего воздуха плюс 70 °С,
  • виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 80 °С;
• термопреобразователи ТПУ 0304Ех - виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 70 °С;
