Термопреобразователи сопротивления. Цена на модель TR55, с подпружиненным сенсором. Купить.

Производитель: Wika
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Измерение температуры подшипников:

  • Насосы
  • Зубчатые передачи
  • Двигатели
  • Дилерская компания в России ЗАО “Прибор комплект”  предлагает термопреобразователь  сопротивления цена, которого соответствует европейскому эталону качества и сервисному обслуживанию.


    Присоединения к процессу

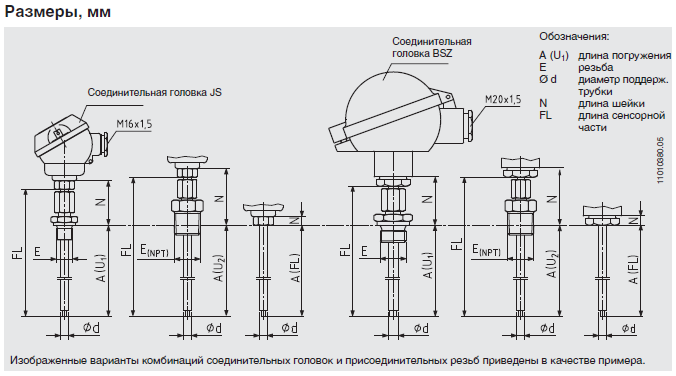

    Все элементы присоединения к процессу изготавливаются из нержавеющей стали. По запросу возможны другие материалы. Длина погружения „A“ может быть подстроена под спечифическую задачу заказчика. Длина шейки „N“ зависит от вида присоединения к процессу.

    Компрессионный переходник

    Компрессионный переходник делает возможной подстройку длины погружения непосредственно на месте установки термометра.

    Исходя из размера компрессионного переходника, минимальная длина шейки N устанавливается равной 40 мм для цилиндрических резьб и 55 мм для конических резьб NPT.

    Материал уплотнения: нержавеющая сталь

    Уплотнение из нержавеющей стали позволяет производить подстройку длины погружения только один раз, затем переходник затягивается и дальнейшая подстройка невозможна.

    Уплотнения из Teflon® не рекомендуются.

    Без присоединительных элементов

    Данное исполнение предназначено для установки в уже существующий на объекте компрессионный переходник.

    Длина шейки N определяется также высотой шестигранника, находящегося под соединительной головкой.

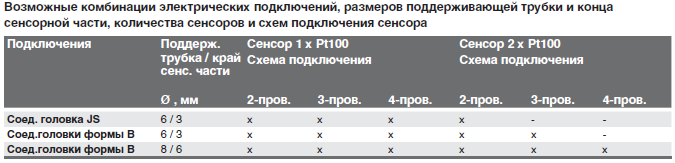

      для головки типа JS: шестигранник 7 мм для головки типа В: шестигранник 10 мм размеров поддерживающей трубки и конца сенсорной части, количества сенсоров и схем подключения сенсора

    Поддерживающая трубка

    Служит только для крепления на ней компрессионного переходника. Открыта со стороны края сенсорной части (не закрыта от проникновения воды, пыли и газов). Материал - нержавеющая сталь.

    Допустимые рабочие температуры^

      Диапазоны измерений: -50 °C ... +450 °C Окруж. температура для головки: -40 °C ... +125 °C (без преобразователя) Окруж. температура для преобразователя: -40 °C ... +85 °C

    Преобразователь (опция)

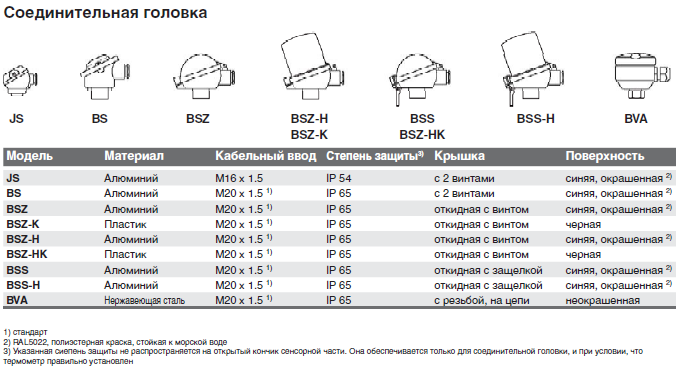

    В зависимости от типа соединительной головки могут использоваться различные вторичные преобразователи. Устанавливаются вместо клеммного блока или устанавливаются внутри крышки соединительной головки

Цена от 10000 руб

Давние традиции немецкой точности в измерительных приборах.

Общее определение терморезисторов.

    Термометр сопротивления – электронный аппарат, применяется для определения температуры.  Правило работы базируется на подвластности электрического сопротивления металлоэлементов, примесей и полупроводниковых материалов от температурного показателя. При причине участия полупроводниковых материалов его именуют терморезистором или термистором. Произведя монтаж терморезистора на электродвигатель для контроля эксплуатационного процесса, на термопреобразователь сопротивления цена многократно увеличивается по причине полезности и функциональной  необходимости.

Предназначение термопреобразователя
 сопротивления TR-55.

    Производственное изделие фирмы WIKA (Германия) термопреобразователей сопротивления цена оптимальная для стран восточной Европы и Азии. Представленная серия  TR-55 термопреобразователей сопротивления предназначена для замера термической среды в подшипниках и остальных отделах, в насосах, механоконструкций с зубчатыми передачами и моторами в положении не влажной обстановки, которая взаимодействует с чувствительными датчиками. Эта конструкция является инновационной разработкой в сфере измерительных приборов. Подпружиненная точка чувствительного датчика с расплющенной фаской гарантирует бесперебойное соприкосновение с внешней площадью корпуса. Наилучшая долгота углубления может быть определена при применении  компрессионного адаптера. Имитационный или нумерационный выпрямитель, вмонтированный в стыковочное гнездо, предоставляет разновидные выходные данные, к примеру: 5……25 мА. Сенсорный инвертор размещён  на окончании замерной вставки.

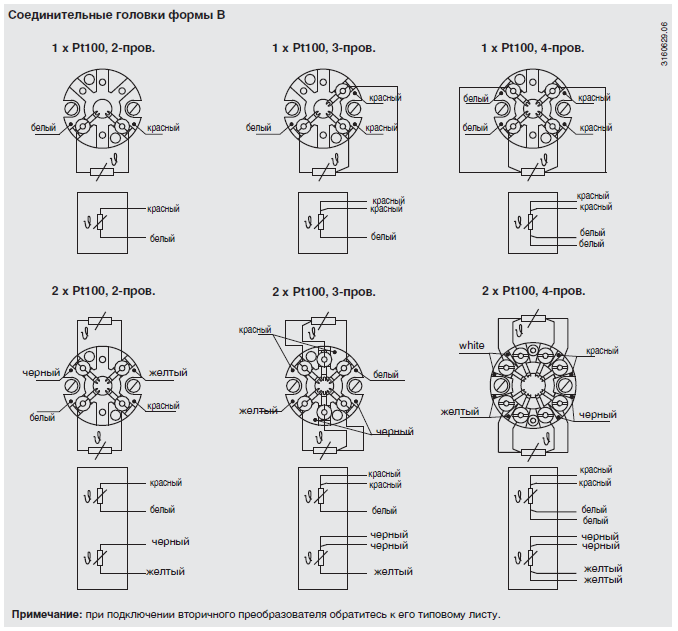

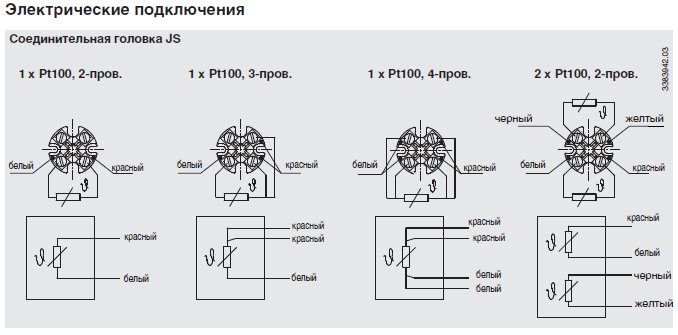

Текстовой эскиз подсоединения сенсорного инвертора.

•    2-х проводное: сопротивление стыковочных проводов корректирует дополнительные температурные отклонения;
•    3-х проводное: дополнительное отклонение от резисторных проводов образуется за счёт длины кабелей в среднем 30 метров и больше;
•    4-х проводное: сопротивление стыковочных проводов не хватает.

Границы температурного отклонения сенсорного инвертора.

•    класс А соответственно DIN EN 60751 1/3 при температуре 0гр.С ;
•    класс  В соответственно DIN EN 60751.
Изготовление класса А при 1/3  DIN В с двухпроводной планировкой не практично, так как температурное отклонение от  проводов термопреобразовательного сопротивления превосходит возможные отклонения сенсорного инвертора.

Нарицательное параметрическое описание
 и возможное температурное отклонение.

     НПО и возможное температурное отклонение выражено латинской аббревиатурой  DIN EN 60751. Нарицательное термопреобразовательное сопротивление сенсорного инвертора типа Pt 100 состоит 100 Ом  при 0гр.С. Коэффициент @ :@+ 3,85х10-3гр.С -1. Зависимость от терморезистора определяется полиномами (многочленами), указанными в DIN EN 60751.

Компрессионный адаптер.

Компрессионный адаптер приспособлен для выставления различной длины заглубления в гнезде монтажа термопреобразователя сопротивления. По определению габаритов компрессионного адаптера, малая длина измерительной шкалы N =40 мм для манжетной резьбы и 55мм конической резьбы NPT.

Возможности приобретения термопреобразователя сопротивления.


Взрывозащита(опция)

Взрывозащищенные исполнения TR55 имеют сертификат типовых испытаний и маркировку взрывозащиты „искробезопасная цепь“ Ex-i (TÜV 02 ATEX 1793 X). Термометры соответствуют Директиве 94/9/EC (ATEX), Ex-i, для взрывоопасных газов и пыли. Также предоставляется декларация производителя по NAMUR NE24.

Параметры применения термометра (допустимая мощность Pmax, минимальная длина шейки, допустимая температура окружающего воздуха) для соответствующей категории применения должны быть взяты из сертификатов взрывозащиты и руководств по эксплуатации.

Встроенные вторичные преобразователи должны иметь собственный сертификат взрывозащиты. Допустимые параметры окружающей среды для преобразователей должны быть взяты из данного сертификата.

Примечание:

Данные термометры предназначены для измерения температуры поверхности. Указанные погрешности относятся к термометрам с чувствительным элементом Pt100. Неправильные установка и рабочие условия могут стать причиной некорректных результатов измерений.

  • Диапазоны измерений -50 °C ... +450 °C
  • Компактный дизайн
  • Край сенсорной части подпружинен
  • Взрывозащищенные исполнения Ex-i, Ex-n и NAMUR NE24
