У нас вы можете приобрести манометры и термометры на очень выгодных условиях быстро и удобно

Термопреобразователи сопротивления ТСМ 101, 102, 103; Термрметры сопротивления тип ТСМТ, ТСПТ

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.

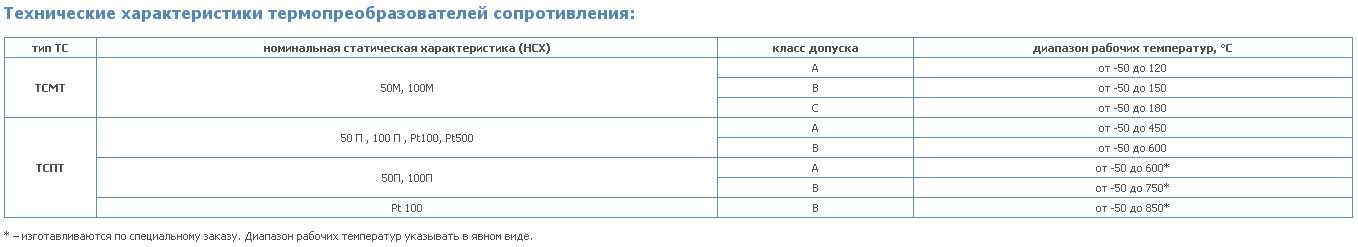

  • Технические характеристики
  • Описание
  • Применение
  • Документация

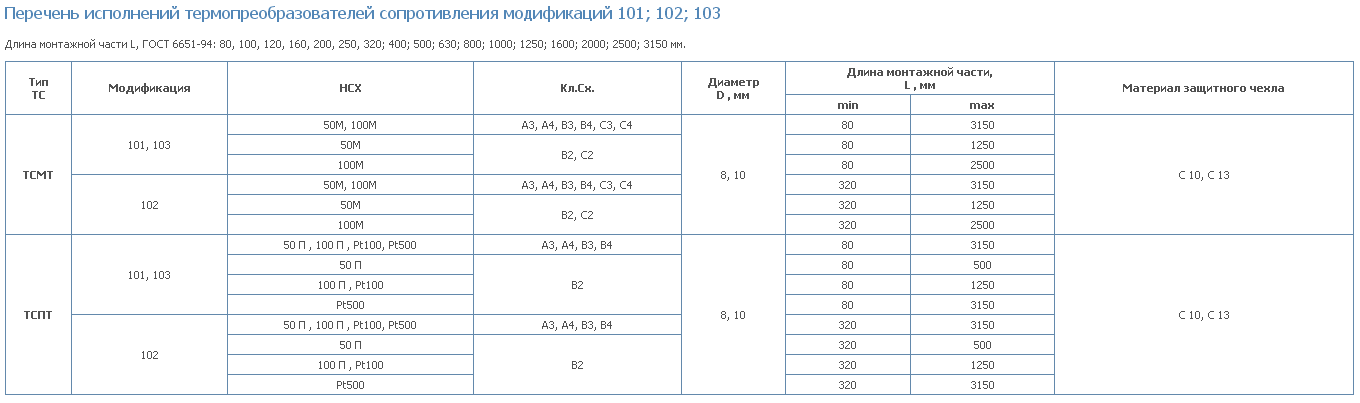

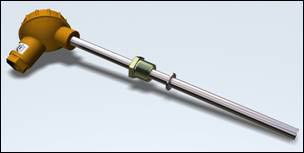

ТСМТ(ТСПТ) 101 D = 8 или 10 мм

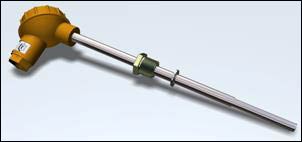

ТСМТ(ТСПТ) 102 D = 8 или 10 мм

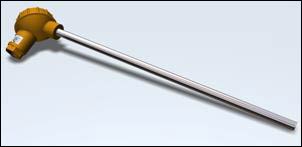

ТСМТ(ТСПТ) 103

диапазон условных давлений, МПа:

  • от 0 до 1.0 для ТСМТ(ТСПТ) 101 с диаметром рабочей части 6 мм
  • от 0 до 0.1 для ТСМТ(ТСПТ) 102 с диаметром рабочей части 6 мм
  • от 0 до 6.3 для ТСМТ(ТСПТ) 101 с диаметром рабочей части 8, 10 мм
  • от 0.1 до 0.4 для ТСМТ(ТСПТ) 102 (до 0.4 – ТС с передвижным штуцером)
  • от 0 до 4.0 для ТСМТ(ТСПТ) 103

показатель тепловой инерции не превышает

  • 30 с – для ТС с диаметром рабочей части 10 мм
  • 20 с – для ТС с диаметром рабочей части 8 мм
  • 16 с – для ТС с диаметром рабочей части 6 мм

Примечание: по специальному заказу возможно изготовление малоинерционных ТС с показателем тепловой инерции менее 10 сек. Диаметр рабочей части 4-5 мм, монтажная длина до 250 мм.

материал защитного чехла

  • С 10 – сталь 12Х18Н10Т или
  • С 13 – сталь 10Х17Н13М2Т

максимальная температура на клеммной головке

  • 120 °С (прессматериал АГ-4В)


По специальному заказу могут быть изготовлены:

  • ТС с двумя чувствительными элементами (диаметр монтажной части не менее 8 мм, 2-х проводная схема соединений);
  • ТС с диаметром монтажной части 6 мм (модификаций 101 и 102).

Обозначение и примеры записи при заказе:

ТСМТ(ТСПТ) 10_ - ([2х]) НСХ - Кл.Сх. - D - L – ( C ХХ )
Без дополнительного указания ТС поставляются в защитных чехлах из стали 12Х18Н10Т – C 10 .

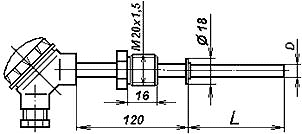

ТСМТ 101 - 50М - С2 - 10 - 120 – термопреобразователь сопротивления медный модификации 101, градуировки 50М, класса допуска С с двухпроводной схемой измерения, наружным диаметром 10 мм, монтажной длиной 120 мм, с монтажными элементами: кольцо диаметром 18 мм и штуцером с резьбой М20х1.5.

В любом производстве всегда важны точные измерения, и часто такие измерения требуются постоянно, в таком случае устанавливаются приборы контроля. Производственные мощности требуют контроля абсолютно всех показателе, так как даже небольшой сбой может привести к серьезным последствиям. Особо точного и строго контроля требует химическая промышленность, ведь увеличение температуры или давления для того или иного вещества может быть критическим, что часто ведет к взрывам или пожарам на таких предприятиях. По этой причине сегодня постоянно совершенствуется отрасль измерительных приборов.
Термометры сопротивления ТСМ, их основные преимущества
Конечно, к преимуществам ТСМТ 101 можно отнести гораздо больше факторов, чем к недостаткам. Ведь именно поэтому они и предлагаются для использования измерений и химической промышленности. Одно из главных достоинств, которое и определяет измерительные приборы – это точность измерений. Термометр сопротивления ТСМ может обеспечить точность работы, так как его принцип действия основан на изменении величины сопротивления материала под воздействием температуры, а эти изменения не могут «сбиваться» или изменять свое соотношение с течением времени. На сегодняшний день термометры сопротивления ТСМ являются аналогами лучших термометров. Ведь даже в современной медицине все чаще используется именно термометры сопротивления, так как они позволяют проводить измерения температуры максимально быстро, при этом могут работать как датчик, постоянно «подключенный» больному. Еще одно важное преимущество, которым, безусловно, обладает термометр сопротивления СТМ – это высокая скорость измерений и чувствительность к любому изменению температуры.
Почему именно термометры сопротивления
Для того чтобы определиться, что лучше, нужно сравнить несколько основных методов измерения температуры, точнее два главных:
- измерения с помощью термометра сопротивления;
- измерение температуры с помощью градусников механического действия.
Второй метод измерений хотя и проще, но он не может быть автоматизирован, а если и удастся его использовать, таким образом, не факт, что такая автоматика будет работать также точно как электронная система контроля, которую легко собрать, используя ТСМТ 101 или ТСПТ 101. Также второй метод, в отличие от использования ТСМТ 101 или других приборов, не может гарантировать столь точное и скоростное измерение температуры, так как жидкость или механический прибор сам по себе будет дольше греться или остывать, а задержка с измерениями на производстве может привести к браку продукции или даже аварии.

Назначение и особенности термопреобразователей ТСМ
Термопреобразователи – это приборы, осуществляющие контроль и измерение температуры различных материалов или химических сред. Конструктивно термопреобразователь ТCМ предназначается для измерения температуры в химически не активных средах, или же допускается активность измеряемых веществ, но только не взаимодействующих с материалом корпуса самого прибора. Термопреобразователи ТСМ 101 – 103 предназначаются для измерения температур в активной среде только с использованием специальных гильз ЮНКЖ. Прибор выполняет преобразование теплового изменения в изменения сопротивления, за счет используемого материала. Такая схема измерений дает возможность устанавливать максимально точный контроль над процессом производства, обеспечивая безопасность и высокую продуктивность работы предприятия.
