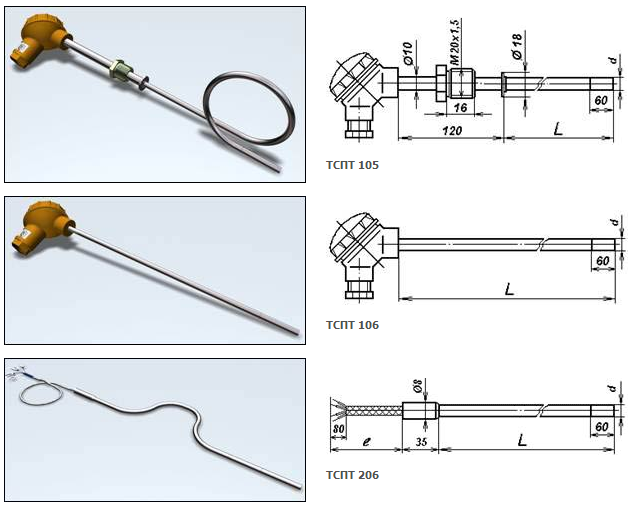

Термопреобразователи сопротивления платиновые гибкие 105, 106, 206; тип ТСПТ

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Основные критерии выбора преобразователя тсп

•    Одно из основных правил, от которого зависит работоспособность и целостность датчика – соответствие измеряемых температур рабочему диапазону прибора.
•    Не менее важным параметром является соответствие технических качеств корпуса условиям эксплуатации.
•    Также, термопреобразователь сопротивления тсп должен иметь достаточную длину погружаемой части, чтобы чувствительный элемент располагался в требуемой зоне.
•    Для измерений низких температур используют высокоомные датчики, а для высоких – соответственно, низкоомные тсп.

Отрасли промышленности, где применяется термопреобразователь тсп
Используется термопреобразователь сопротивления тсп во многих областях: металлургической отрасли, машиностроении, на предприятиях электроэнергетики, атомной энергетике, при изготовлении строительных материалов, в пищевой промышленности и сфере жилищного хозяйства.


Диапазон условных давлений, МПа

  • от 0 до 2.5 для ТСПТ 105
  • 0.1 для ТСПТ 106, 206

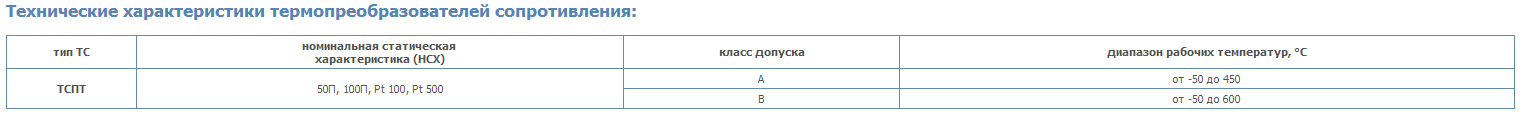

Классы допуска

  • А или В

Показатель тепловой инерции не превышает:

  • 8 с

Материал защитного чехла

  • С 10 – сталь 12Х18Н10Т

Максимальная температура

  • на клеммной головке 120 °С (прессматериал АГ-4В),
  • на переходной втулке 180 °С

Примечания.

  1. По требованию Заказчика возможно исполнение по двух-, трехпроводной схеме подключения в измерительную цепь.
  2. По требованию Заказчика возможно изготовление термопреобразователей градуировки Pt100 или Pt500 с диаметром рабочей части d = 4 мм.

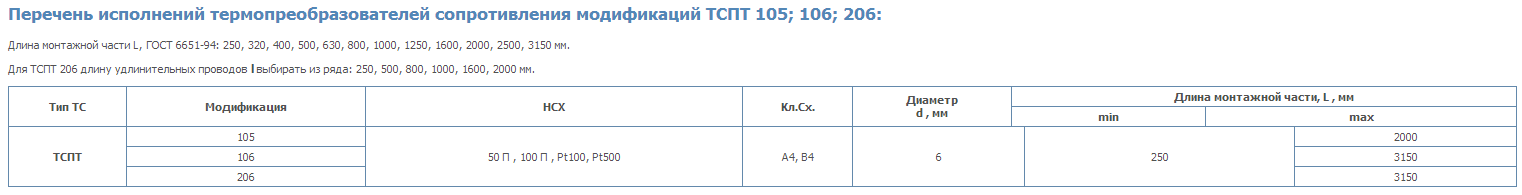

Обозначение и примеры записи при заказе:

ТСПТ ХХХ – НСХ – Кл.Сх. – d – L ( / l)

ТСПТ 105 – 50П – В4 – 6 - 500 – термопреобразователь сопротивления платиновый кабельный модификации 105, градуировка 50П, класса допуска В с четырехпроводной схемой соединений, диаметр кабеля 6 мм, монтажная длина 500 мм, с монтажными элементами: кольцо диаметром 18 мм и штуцер с резьбой М20х1,5.
ТСПТ 206 – Pt 100 - А4 – 6 – 3150/250 – термопреобразователь сопротивления платиновый кабельный модификации 206, градуировка Pt 100, класса допуска А с четырехпроводной схемой соединений, диаметр кабеля мм, монтажная длина 3150 мм, длина удлинительных проводов  мм.

Термопреобразователи изготавливаются на основе гибкого кабеля КНМС-Н (кабель с никелевыми жилами в стальной оболочке с минеральной изоляцией).

Электронный прибор термопреобразователь сопротивления тсп предназначен для постоянного контроля за температурным режимом в различных средах: жидких, твердых, газообразных. Принцип действия термопреобразователя тсп основан на зависимости электрического сопротивления от изменения температурного режима в измеряемой среде. Допускается его использование в неагрессивных средах, а также некоторых агрессивных, которые будут нейтральны по отношению к материалу корпуса датчика.

Температурный режим, в котором используется термопреобразователь сопротивления тсп, колеблется в интервале от - 260 до + 1100 градусов. Как следует из номинала (ТСП), материалом для чувствительного элемента служит платина, которая показывает четкую зависимость сопротивления от изменений температуры, а также, демонстрирует высокую стойкость к окислительным процессам.

Конструкция термопреобразователя тсп предусматривает гибкую погружаемую часть на основе кабеля с никелевыми жилами и стальной оболочкой. Для монтажа на сложном оборудовании термопреобразователь сопротивления тсп может изгибаться вплоть до петли в 180 градусов.

Предназначены для измерения температуры сыпучих, жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.
