Термоэлектрические преобразователи платиновые 01.01; Термопара тип ТППТ, ТПРТ

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

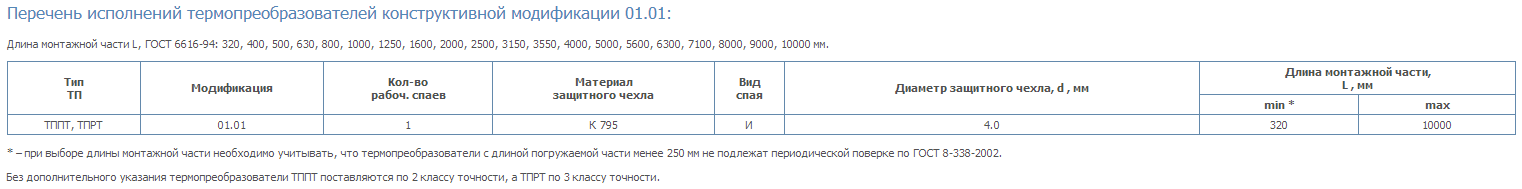

Обозначение и примеры записи при заказе:

ТППТ(ТПРТ) 01.01 (А, В, С) – К 795 – И - d – L, где d - диаметр керамической соломки

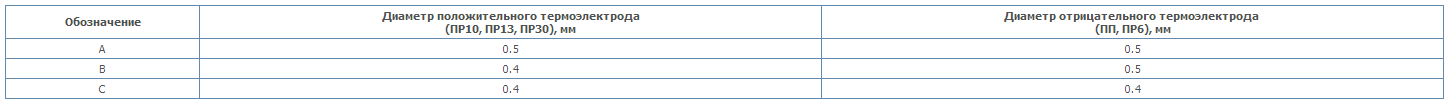

ТППТ 01.01 В – К 795 – И – 4 – 500 – термопреобразователь градуировки ПП конструктивной модификации 01.01 в соломке из алюмооксидной керамики диаметром 4 мм, монтажной длиной ( L) 500 мм (термоэлектроды диаметром 0.4 +/0.5 – мм).

ТППТ 01.01 А – К 795 – И – 4 – 500 – термопреобразователь градуировки ПП конструктивной модификации 01.01 в соломке из алюмооксидной керамики диаметром 4 мм, монтажной длиной ( L) 500 мм (оба термоэлектрода диаметром 0.5 мм).

ВНИМАНИЕ!

Термопары указанной модификации представлены в разобранных состояниях. Обычно это термопары, свёрнутые в кольца, причем соломки не нанизаны на термоэлектрод. Для того, чтобы собрать термопреобразователь, рекомендуется пользоваться резиновыми перчатками, которые необходимо протереть спиртом. Делается это для того, чтобы максимально исключить загрязнение термоэлектрода. Нанизывать соломку необходимо без приложения тяжелых усилий, причем ни в коем случае не нужно образовывать излом или растягивание термоэлектрода.
Стоит также отметить, что маркировка на составляющих частях термопреобразователей отсутствует, однако сборка профессионалами исключит вариант неправильного контакта материалов и ограниченного использования аппаратов.

В связи с отсутствием маркировки на комплектующих термопреобразователя для его идентификации, а также невозможностью проведения контроля над процессом сборки,

ПК «Тесей» не несет гарантийных обязательств по данному виду продукции.

Термопары бескорпусного  типа выполняются в нескольких вариантах: тпрт и тппт. Они поставляются в двухканальных соломках, которые изготовлены из алюмооксидной керамики, которая производится из наноструктурных материалов. Термопара тпрт и тппт представляют из себя два датчика, которые соединяются при помощи двух разнородных электропроводящих элементов. Термопара тпрт представлена типом B, а ее положительный термоэлектродный элемент сделан из платины и на 20% из родия, а отрицательный содержит  платину и 6% родия. Термопара тппт представлена типом S, ее отрицательный элемент состоит только из платины, а положительный включает в свой состав платину и 10% родия.
Термопара тпрт и тппт представляют из себя очень чувствительный элемент относительно преобразователей, которые оснащены специальными защитными чехлами (их имеют следующие модификации  01.20 и 01.21, 01.22, также 01.06 и 01.16).

Подробная техническая характеристика термоэлектрических   преобразователей платиновых

Термопара типа тппт может производить замер температур в диапазоне от 0 до 1300° по Цельсию. Тип термопары тпрт замеряет рабочие температуры в пределах  от 600 до 1600° по Цельсию. Рабочее давление каждого из устройств равно 0,1 Мпа. Термопара тпрт владеет вторым и третьим классом допуска, в термопара тппт имеет первый и второй класс допуска. Сломка изготовленная из алюмооксидной керамики, является главным защитным элементом корпуса. Среди особенностей данного устройства стоит выделить:
один рабочий спай;
коэффициент тепловой инерции ниже 1с;
алюмооксидная защитная соломка;
большой диапазон рабочих температур;
надежность и высокое качество устройства.
Рекомендации по сборке устройства

Вышеуказанные модификации термопар презентованы в разных состояниях. Обычно это изделия свернутые в кольца, при этом соломка не надета на термоэлектрод. Для успешной сборки термопреобразователя, производитель настаивает на  использовании резиновых перчаток. Перед началом работ нужно тщательно протереть перчатки спиртом. Для нормальной работы устройства, термоэлектрод должен остаться идеально чистым. Соломку нужно нанизывать аккуратно, не прикладывая  усилий, а также избегать излома или растяжения термоэлектрода.  Детали термопреобразователя не промаркированы, поэтому сборкой должен заниматься только специалист. При сборке профессионалом, исключается возможность неправильного контакта элементов и материалов, а также ограниченное использование аппарата.

Через  отсутствие маркировки на деталях термопреобразователя, возможность контроля за качеством сборки сводится к минимуму. ПК «ТЕСЕЙ»  в данном случае не несет каких либо гарантийных обязательств относительно данного вида продукции.

Преобразователи изготавливаются производственной компанией ТЕСЕЙ.  Их главное задача – замер температурного режима в газообразной химически неагрессивной среде.

ТППТ (ТПРТ) 01.01
