Термоэлектрические преобразователи платиновые 01.06, 01.16; тип ТППТ, ТПРТ

Производитель: Тесей

Если Вы не нашли интересующий товар в таблице, то оставьте свои данные и мы свяжемся с Вами в ближайщее время


Технические характеристики

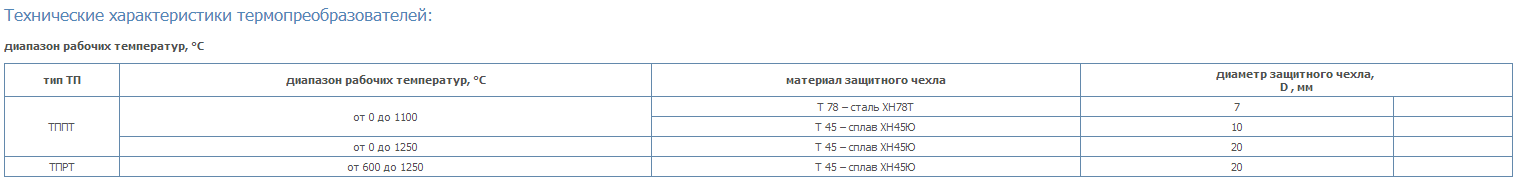

Диапазон рабочих температур:

для ТППТ – 0-1100°С или 0-1250°С;

для ТПРТ – 0-1250°С.

Материалы, используемые для изготовления защитного чехла:

Т 78 – сталь ХН78Т;

Т 45 – сплав ХН45Ю.

Диапазон номинальных давлений составляет 0,1 – 0,4 МПа.

Класс допуска:

для ТППТ – 1 и 2,

для ТПРТ – 2 и 3.

Рабочий спай один, от материала защитного чехла изолирован.

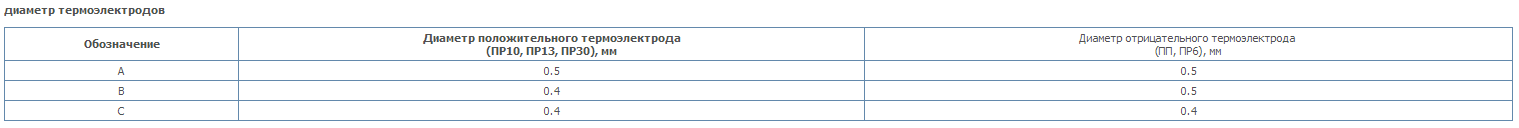

Диаметр положительного (+) и отрицательного (-) термоэлектродов:

А – 0,5 мм (+), 0,5 мм (-);

В – 0,4 мм (+), 0,5 мм (-);

С – 0,4 мм (+), 0,4 мм (-).

Показатели тепловой инерции:

для монтажной части с диаметром 7 и 10 мм – не более 60 с;

для монтажной части с диаметром 20 мм – не более 120 с.

Наибольшая температура клеммной головки – 200°С.

Обозначения, используемые при оформлении заказа

Запись «ТППТ 01.06 В – Т 45 – И – 20 – 500» обозначает термоэлектрический преобразователь с градуировкой ПП и конструктивной модификацией 01.06. Диаметр положительного электрода составляет 0,4 мм, отрицательного – 0,5 мм (В). Защитный чехол выполняется из жаропрочного сплава ХН45Ю (Т 45). Рабочий спай изолирован (И). Диаметр защитного чехла составляет 20 мм, а монтажная длина – 500 мм.

Запись «ТПРТ 01.06 А – Т 45 – И – 20 – 800» обозначает термоэлектрический преобразователь с градуировкой ПР и конструктивной модификации 01.06. Диаметры положительного и отрицательного электродов составляет 0,5 мм (А). Защитный чехол изготовлен из жаропрочного сплава ХН45Ю (Т 45). Рабочий спай изолирован (И). Диаметр защитного чехла составляет 20 мм, а монтажная длина – 800 мм.

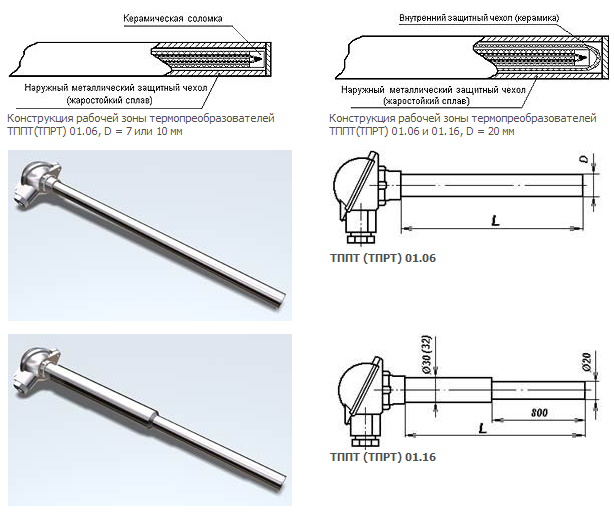

Термопреобразователи ТППТ (ТПРТ) 01.06 могут иметь конструкцию с передвижным штуцером ЮНКЖ.405921, предназначенные для эксплуатации при номинальном давлении до 0,4 МПа, либо изготавливаться по чертежам, предоставленным Заказчиком.

Защитный чехол термопреобразователей модификации ТППТ (ТПРТ) 01.06 изготавливают из жаропрочного металла. Защитная арматура полностью герметична, может иметь наружный диаметр 7, 10 и 20 мм.

Металлические защитные чехлы термопреобразователей типа ТППТ (ТПРТ) 01.16 отличаются комбинированным строением. Такие чехлы позволяют существенно сократить расход жаропрочной трубы и снизить конечную стоимость прибора. Из дорогого жаропрочного сплава ХН45Ю выполняется только рабочая часть чехла, диаметр которой составляет 20 мм, а длина – 800 мм. Оставшаяся часть чехла состоит из жаропрочной стали марки AISI 310. Между собой эти части чехла соединяются методом аргоно-дуговой сварки. При эксплуатации место соединения не должно нагреваться выше 1000°С. Кроме того, во время установки и эксплуатации термопреобразователей следует избегать ударов. Это связано с тем, что внутренний чехол датчика изготовлен из относительно хрупкой керамики, а любое нарушение целостности защитного покрова провоцирует быстрый выход из строя термоэлектродов

Платиновые термоэлектрические преобразователи предназначены для измерения температур различных газообразных сред в диапазоне до 1250°С при условии, что они не разрушают материал чехла, защищающего датчик.
