Термоэлектрические преобразователи платиновые 01.21; тип ТППТ, ТПРТ

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

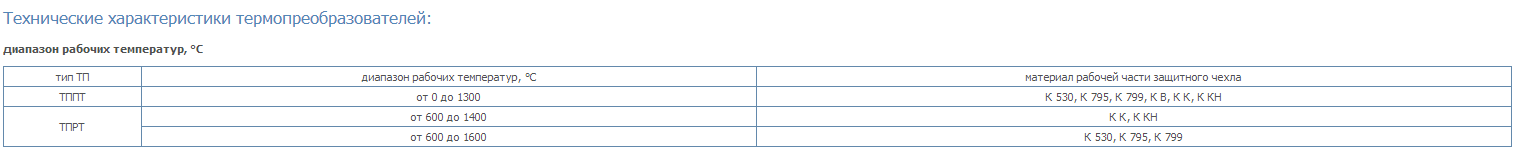

Техническая часть

Рабочее давление представлено 0.1 МПа, в то время как классы допусков равны 1 и 2 для ТППТ, а также 2 и 3 для ТПРТ соответственно.

Важный момент

Для того, чтобы избежать потери (разрушение) керамических чехлов путём высоких градиентов температурных режимов в момент погружения в среду, скорость для разогревания термопреобразователей не должна быть более, чем 150 ° С/мин. Рабочий спай представлен одинарным или двойным, причём изолированным от металлических арматур защитных чехлов.

В процессе эксплуатации устройства предоставляют малый уровень погрешности, а также наилучший результат замера температуры различных сред.

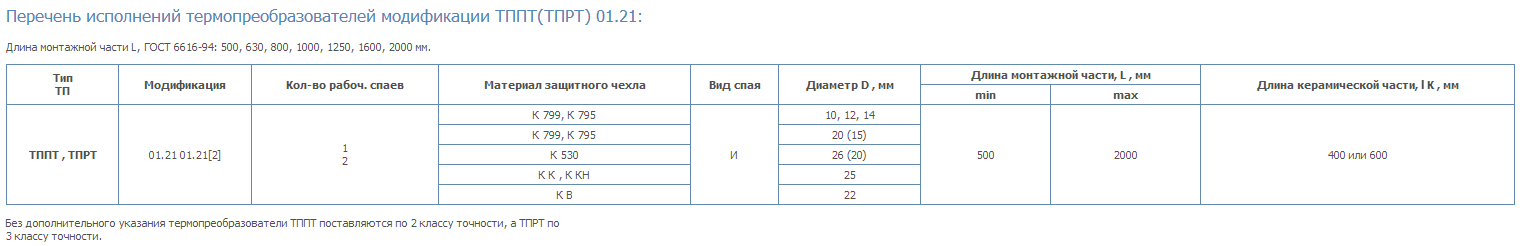

Обозначение и примеры записи при заказе:

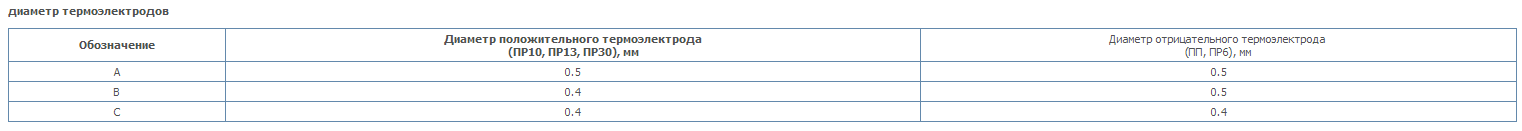

ТППТ(ТПРТ) 01.21 (А, В, С) ([2]) – К ХХХ - И – D – L / l K

ТПРТ 01.21 В – К 795 – И – 20 – 800 / 600 – термопреобразователь градуировки ПР конструктивной модификации 01.21 с изолированным (И) рабочим спаем, в чехле из алюмооксидной керамики (К 795) диаметром 20мм, общей монтажной длиной (L) 800 мм и длиной керамической части чехла 600 ( l K ) мм.

Исполнение

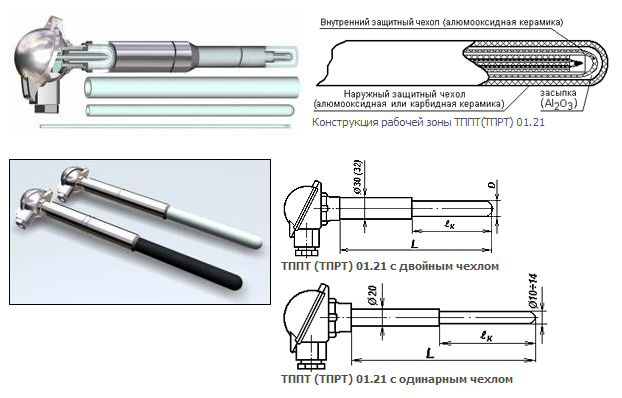

Все термопреобразователи моделей ТППТ(ТПРТ) 01.21 имеют двойные керамические чехлы, предназначенные для их защиты:

- наружные, выполненные при помощи алюмооксидных или мулито-алюмосиликатных керамических материалов (корунда варианта КТВП, карбид кремния или карбида кремния на нитридной связке);

- внутренние, выполненные при помощи газоплотных  алюмооксидных керамических материалов.

При помощи порошка (Al2O3) происходит заполнение пространства, расположенного между наружным и внутренним чехлом.

Керамические чехлы местами армированы с наружной стороны при помощи стальных труб, причём металлическая арматура выполняется с применением стали варианта AISI 310.

Температурный режим в случае смены керамических частей чехлов на металлические не должен быть равным более тысячи градусов по Цельсию, учитывая рабочие условия использования.

Во время заказа необходимо указывать длины керамических частей (400 – 600 мм).

Стоит отметить, что любой защитный чехол, выполненный при помощи карбида кремния, отличается повышенной прочностью и устойчивостью к износу.

Если заказчикам необходимо иметь изделия, выполненные с одинарными защитными чехлами (газоплотная алюмооксидная керамика), то их требования обязательно будут учтены и приняты во внимание, в результате чего можно будет изготовить устройства именно такого варианта исполнения.

Каждый термопреобразователь данного варианта исполнения предназначен для замеров температуры высокотемпературной газообразной, а также химически неагрессивной среды, и наоборот, агрессивной, не способной разрушить материал защитных чехлов.
