Термоэлектрические преобразователи 01.06, 01.16; тип КТХА, КТХК, КТНН; чувствительные элементы ЧЭхх 01.06

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Термопреобразователи КТхх 01.16 высокотемпературного исполнения имеют составные жаростойкие чехлы. Составные чехлы рекомендуются для сокращения расхода жаростойкой трубы и снижения стоимости термопреобразователей. Из жаростойкого сплава ХН45Ю или стали AISI 310 выполняется половина монтажной длины чехла от рабочего торца, а остальная (низкотемпературная) часть чехла изготавливается из нержавеющей стали 12Х18Н10Т. Две части чехла свариваются аргоно-дуговой сваркой. Место сварки во время эксплуатации должно находится при температуре не более 700°С для 12Х18Н10Т.

Конструкция термопреобразователей КТХА 01.16 защищена свидетельством Роспатента на полезную модель № 14094.

Термопреобразователи КТХА 01.06 и 01.16 в чехлах из жаростойкой стали AISI 310 рекомендуются для применения в температурных диапазонах до 1100 °С взамен термопреобразователей в более дорогой защитной арматуре из сплава ХН45Ю.

Конструкция термопреобразователя с металлическим чехлом из стали AISI 310 защищена патентом на полезную модель № 41190 от 23 июня 2004 г.

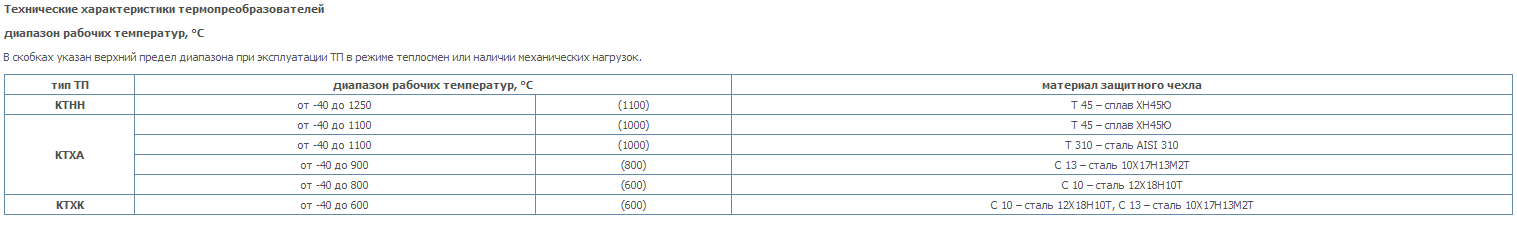

Диапазон условных давлений

  • 0.1 – 0.4 МПа

Класс допуска

  • 1 или 2

Рабочий спай

  • один или два; изолирован от оболочки кабеля и защитного чехла

Показатель тепловой инерции не превышает:

  • 50 с – для ТП с защитным чехлом диаметром 20 мм
  • 40 с – для ТП с защитным чехлом диаметром 16 мм

Максимальная температура на клеммной головке

  • 200 °С (силумин)

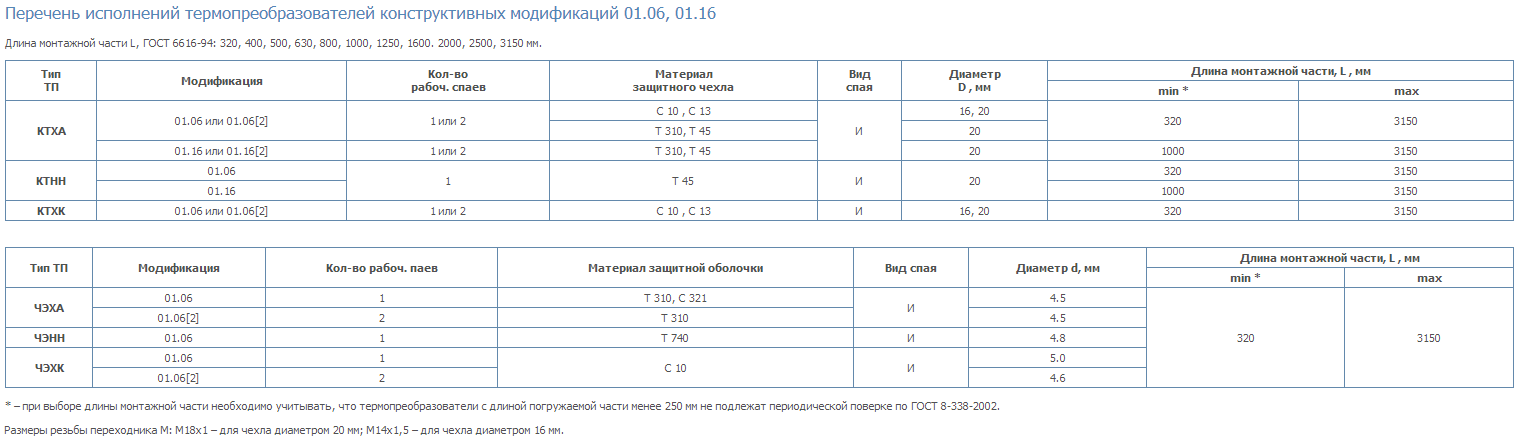

Обозначение и примеры записи при заказе:

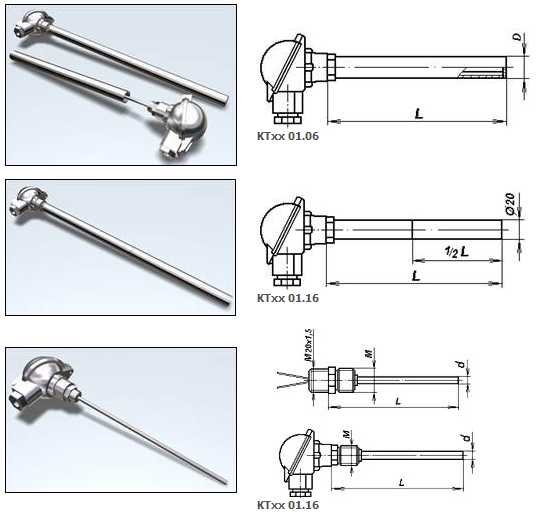

КТхх 01.06([2]) - С хх(Т хх) - И - D - L

КТхх 01.16([2]) - Т хх - И - D - L
ЧЭхх 01.06 ([2]) - Т хх (С хх) – И – d – L, М,
где М - размеры резьбы переходника.
Без дополнительного указания ЧЭхх поставляются без клеммных головок.
КТХК 01.06 - С 10 - И - 16 - 2000 – термопреобразователь градуировки хромель-копель конструктивной модификации 01.06 с изолированным (И) рабочим спаем, в гладком стальном чехле (С 10) диаметром 16 мм, монтажной длиной (L) 2000 мм.
КТХА 01.16 - Т 45 - И - 20 - 1600 –термопреоб-разователь градуировки хромель-алюмель конструктивной модификации 01.16 с изолированным (И) рабочим спаем, в жаростойком составном чехле диаметром 20 мм, общей монтажной длиной (L) 1600 мм и длиной жаростойкой части 800 мм (50% монтажной длины). Материал жаростойкой части чехла – сплав ХН45Ю (Т 45)

Термопреобразователи ктха модификации 01.06 и 01.16 имеют разборную конструкцию, состоящую из кабельного чувствительного элемента ЧЭхх 01.06 с резьбовым переходником (аналог ТП модификации 01.02) и защитного чехла. Для термопреобразователей высокотемпературного исполнения ЧЭ изготавливаются с оболочкой из жаростойкой стали или сплава.

Чувствительные элементы ЧЭхх 01.06 могут поставляться отдельно, монтажная длина L и размер резьбы переходника М указываются в заказе. При монтаже чувствительного элемента резьбовое соединение с чехлом необходимо герметизировать.

Величина наружного диаметра ( D ) защитного чехла не влияет на средний срок службы, так как он зависит от толщины стенки чехла и жаростойкости материала. Толщина стенки чехла составляет 1.5 – 2 мм для всех диаметров.

Термопреобразователи конструктивных модификаций КТХА 01.06, 01.16 предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла.

Термопреобразователи могут применяться с передвижными штуцерами (давление до 0.4 МПа) ЮНКЖ.405921 (см. раздел 9).
