Диапазон условных давлений, МПа
- от 0 до 6.3 для модификаций 01.07; 01.10 (без защитных гильз)
Класс допуска:
- 1 или 2
Рабочий спай:
- один или два,
- изолированы от оболочки кабеля и защитного чехла для КТхх 01.07;
- изолированы или неизолированы от оболочки кабеля и защитного чехла для КТхх 01.10
Показатель тепловой инерции не превышает значений:
- 20 с для КТхх 01.07;
- 12 с для КТхх 01.10 с изолированным спаем;
- 8 с для КТхх 01.10 с неизолированным спаем
Максимальная температура на клеммной головке:
- 100 °С ( прессматериал АГ-4В) ; 200 °С (силумин).

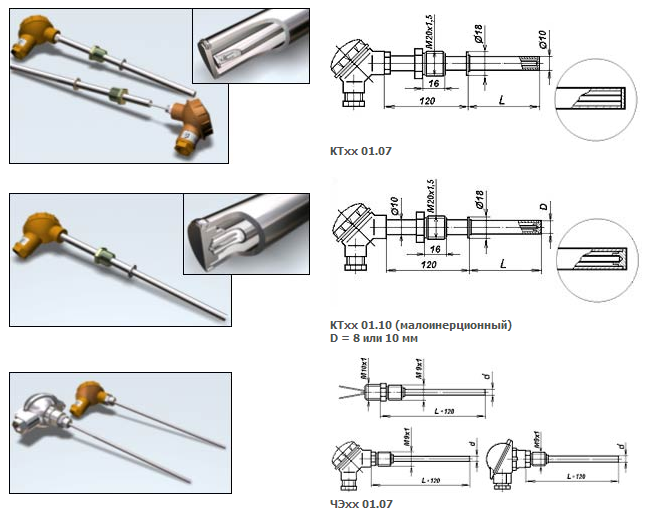

КТхх 01.ХХ ([2]) - С хх(Т хх) - И(Н) - D - L
ЧЭхх 01.07 ([2]) – Т 310 (С хх) – И – d – L,
где L – монтажная длина термопреобразователя КТхх 01.07, для которого производится замена ЧЭ.
Без дополнительного указания ЧЭхх поставляются без клеммных головок.
КТХК 01.07 - С 10 - И - 10 - 800
КТХК 01.10 - С 10 - Н - 8 - 1250 – малоинерционный термопреобразователь градуировки хромель-копель модификации 01.10 с неизолированным (Н) рабочим спаем, в стальном чехле (С 10) диаметром 8 мм, монтажной длиной (L) 1250 мм, с монтажными элементами: приварное кольцо диаметром 18 мм, штуцер М20х1.5.
В основном, данные приборы измеряют температуру в таких средах, как:
- жидкие;
- газообразные химически не агрессивные среды;
- агрессивные среды, которые не способны разрушить материю защитного чехла.
Как использовать термоэлектрические преобразователи 01.07, 01.10?
Термоэлектрический преобразователь КТХХ 01.10, имеющим диаметр десять миллиметров, в основном, рекомендуется использовать в качестве самостоятельного применения, а диаметром восемь миллиметров - с защитными гильзами ЮНКЖ. Эти устройства имеют цельную не разборную конструкцию, поскольку у них есть общая пробка для чувствительного элемента и защитного чехла.
Термоэлектрические преобразователи класса 01.07 отличаются разборной конструкцией, в основу которой входит кабельный термочувствительный элемент ТЭХХ 01.07,оборудованный резьбовым переходником и защитным чехлом.
Для обеспечения полноценной работы при очень высоких температурах, термоэлектрические преобразователи изготавливаются с защитной оболочкой из жароустойчивой стали, либо сплавов.
Комплектующие элементы ТЭХХ 01.07 могут поставляться в качестве отдельного дополнения. Для этого, необходимо, при совершении заказа указать монтажную длину L защитного чехла термопары КТХХ 01.07, для которой собственно, и проводится замена элемента. Во время установки, чехол и резьбовое соединение необходимо герметизировать.
Правила установки и эксплуатации.
Термоэлектрические преобразователи должны устанавливаться, учитывая такие требования:
- термоэлектрический преобразователь не должен подвергаться резкому нагреванию или переохлаждению;
- максимальная температура не должна быть выше указанных параметров;
- желательно проводить монтаж в вертикальном положении;
- во время соединения к термоэлектрическим преобразователям компенсационных проводов, строго соблюдать полярность;
- для продления срока эксплуатации, демонтаж исправного термоэлектрического преобразователя можно использовать только для осуществления поверки.
Подготовка к работе.
1. Распечатать упаковку и удостовериться в полном составе комплектующих деталей.
2. Произвести внешнюю оценку состояния.
3. Установить прибор при температуре двадцать четыре-двадцать пять градусов и, при влажности от тридцати, до восьмидесяти процентов на полтора-два часа для проверки.
4. Снять защитную крышку с готовки термоэлектрического преобразователя.
- жидкие;
- газообразные химически не агрессивные среды;
- агрессивные среды, которые не способны разрушить материю защитного чехла.
Как использовать термоэлектрические преобразователи 01.07, 01.10?
Термоэлектрический преобразователь КТХХ 01.10, имеющим диаметр десять миллиметров, в основном, рекомендуется использовать в качестве самостоятельного применения, а диаметром восемь миллиметров - с защитными гильзами ЮНКЖ. Эти устройства имеют цельную не разборную конструкцию, поскольку у них есть общая пробка для чувствительного элемента и защитного чехла.
Термоэлектрические преобразователи класса 01.07 отличаются разборной конструкцией, в основу которой входит кабельный термочувствительный элемент ТЭХХ 01.07,оборудованный резьбовым переходником и защитным чехлом.
Для обеспечения полноценной работы при очень высоких температурах, термоэлектрические преобразователи изготавливаются с защитной оболочкой из жароустойчивой стали, либо сплавов.
Комплектующие элементы ТЭХХ 01.07 могут поставляться в качестве отдельного дополнения. Для этого, необходимо, при совершении заказа указать монтажную длину L защитного чехла термопары КТХХ 01.07, для которой собственно, и проводится замена элемента. Во время установки, чехол и резьбовое соединение необходимо герметизировать.
Правила установки и эксплуатации.
Термоэлектрические преобразователи должны устанавливаться, учитывая такие требования:
- термоэлектрический преобразователь не должен подвергаться резкому нагреванию или переохлаждению;
- максимальная температура не должна быть выше указанных параметров;
- желательно проводить монтаж в вертикальном положении;
- во время соединения к термоэлектрическим преобразователям компенсационных проводов, строго соблюдать полярность;
- для продления срока эксплуатации, демонтаж исправного термоэлектрического преобразователя можно использовать только для осуществления поверки.
Подготовка к работе.
1. Распечатать упаковку и удостовериться в полном составе комплектующих деталей.
2. Произвести внешнюю оценку состояния.
3. Установить прибор при температуре двадцать четыре-двадцать пять градусов и, при влажности от тридцати, до восьмидесяти процентов на полтора-два часа для проверки.
4. Снять защитную крышку с готовки термоэлектрического преобразователя.
Для чего нужны термоэлектрические преобразователи 01.07, 01.10?
Термоэлектрические преобразователи 01.07, 01.10; типа КТХА, КТХК, КТНН, КТЖК (ТХА, ТХК, ТЖК) - имеют определённое предназначение. Они необходимы для измерения температур поверхности любых промышленных агрегатов, которые используются в нефтехимической, теплоэнергетической и металлургической отраслях промышленного производства.

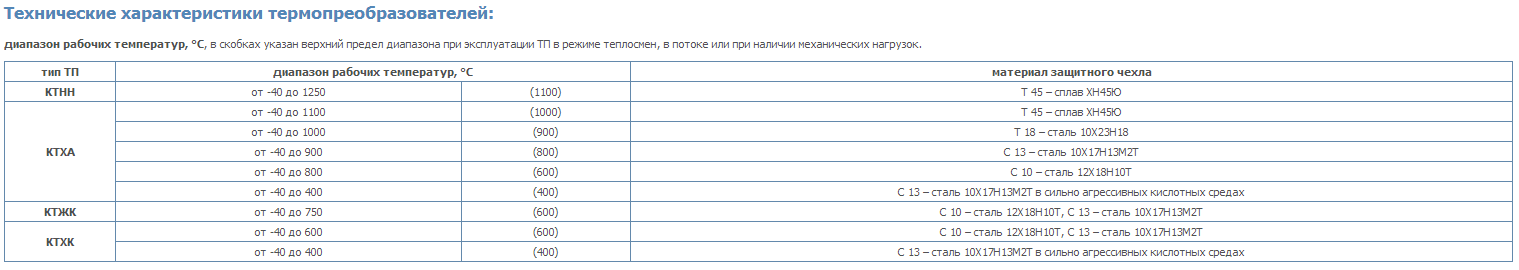

Эти термоэлектрические преобразователи, имеют вполне обычное выполнение группы допустимых значений, которые отвечают установленным нормам по ГОСТу Р 52931-2008. Нижние допустимые параметры температур минус шестьдесят градусов, а максимальное плюсовое значение, в зависимости от материала защитного чехла, может составлять от 400 до 1250 (1100) градусов.
Термоэлектрические преобразователи 01.07, 01.10; типа КТХА, КТХК, КТНН, КТЖК (ТХА, ТХК, ТЖК) - имеют определённое предназначение. Они необходимы для измерения температур поверхности любых промышленных агрегатов, которые используются в нефтехимической, теплоэнергетической и металлургической отраслях промышленного производства.
Эти термоэлектрические преобразователи, имеют вполне обычное выполнение группы допустимых значений, которые отвечают установленным нормам по ГОСТу Р 52931-2008. Нижние допустимые параметры температур минус шестьдесят градусов, а максимальное плюсовое значение, в зависимости от материала защитного чехла, может составлять от 400 до 1250 (1100) градусов.
