Термоэлектрические преобразователи 01.08; тип КТХА, КТХК, КТНН; чувствительные элементы ЧЭхх 01.08

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Преобразователи с чехлом из стали.

Преобразователи термоэлектрические КТХА 01.08 которые из AISI 310 (жаростойкой стали), они предназначены для использования при температурном режиме до 1100°С взамен более дорогим термопреобразователям с защитной оболочкой ХН45Ю.

Также конструкция, которая перерабатывает тепло, с чехлом из стали AISI 310, имеет защиту патентом на модель № 4119. Термоэлектрические преобразователи работают таким образом, что вы сможете использовать его как чудесный, легкий у использовании датчик температуры.

Все статические и номинальные характеристики соответствуют ГОСТ 3044-84. Который является показателем превосходного качества и отвечающий международным требованиям.

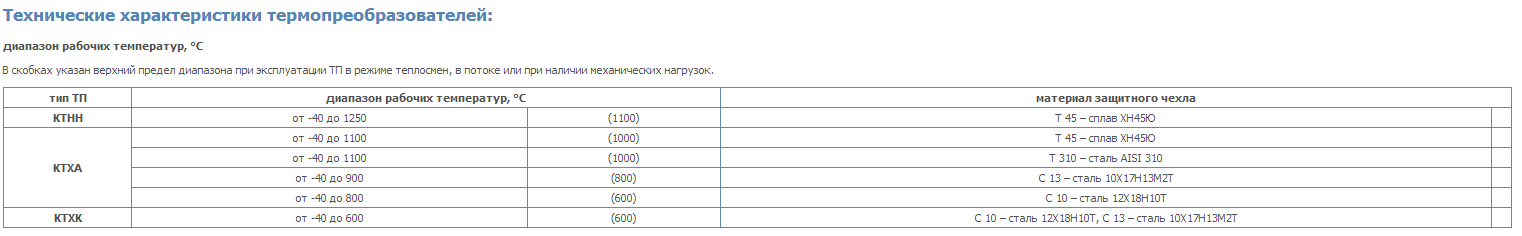

Технические характеристики

Диапазон условных давлений, МПа

  • от 0.1 до 4.0

Класс допуска

  • 1 или 2
  • рабочий спай
  • один или два,
  • изолированы от защитной оболочки и чехла

Показатель тепловой инерции не превышает значений:

  • 50 с – для ТП в защитных чехлах диаметром 20 мм

Максимальная температура на клеммной головке

  • 200 °С (силумин)

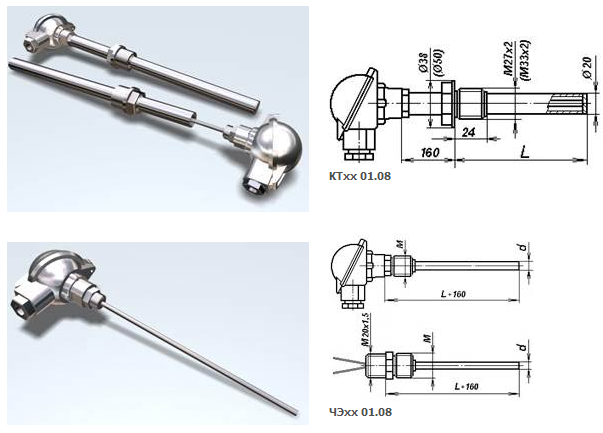

  • Обозначение и примеры записи при заказе:

    КТхх 01.08([2]) - С хх(Т хх) - И(Н) - D – L, резьба штуцера М27х2 ( или М33х2 ).

    ЧЭхх 01.08 ([2])- Т хх (С хх) – И – d – L, М, где
    L – монтажная длина термопреобразователя КТхх 01.08, для которого производится замена ЧЭ;
    М – размеры резьбы переходника ЧЭ (М18х1).
    Без дополнительного указания термопреобразователи поставляются со штуцером, имеющим резьбу М27х2; чувствительные элемены ЧЭхх поставляются без клеммных головок.
    КТХА 01.08 - С 10 - И - 18 - 1000 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.08 с изолированным (И) рабочим спаем, в стальном чехле (С 10) диаметром  мм, монтажной длиной (L)

    Тип преобразователя КТХК и КТНН, КТХА; ЧЭхх 01.08 - это чувствительные элементы. Чувствительный элемент представляет собой несколько термоэлектродов, которые между собой сварены, на рабочем конце рабочий спай (термопару), а также они изолированы по всей свой длине с помощью керамической трубки.

    Они имеют все преимущества кабельных преобразователей, но у них есть также следующие достоинства:

    - С ними вы сможете проверить большое число преобразователей в связи с тем, что они имеют компактные размеры;

    - С ними вы сможете без лишнего труда заменить термочувствительные элементы, потому что не нужно проводить демонтаж защитного чехла;

    - Вы сможете тратить меньше денег так как, при необходимости вы сможете заменить только термоэлемент или наружный чехол.

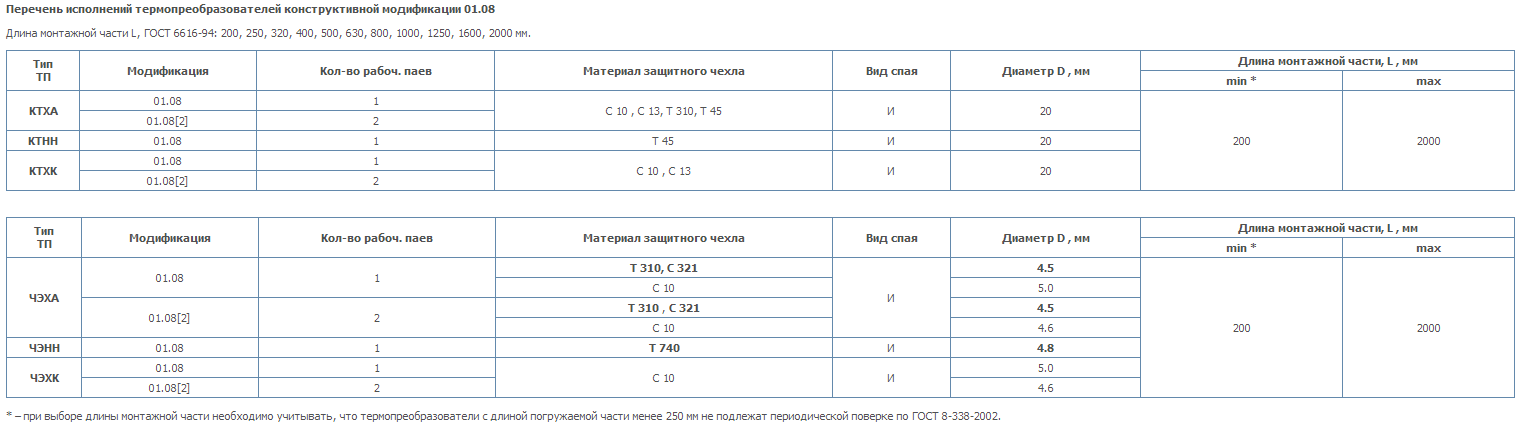

    Модификация 01.08

    Термопреобразователи, которые имеют модификацию 01.08 состоят из конструкции, которая разбирается, и имеет внутренний чувствительный кабель. Состоящий из ЧЭхх 01.08 чувствительного элемента, а он также содержит резьбовой переходник (который является модификацией 01.02), а еще преобразователь имеет защитный чехол. К чехлу приварен штуцер. Термопреобразователь приспособлен для исполнения высокотемпературного ЧЭ изготавливается из специальной оболочкой из сплава или жаростойкой стали.

    А также если вам нужно можно заказать ЧЭхх 01.08 (чувствительные элементы) вы обязательно должны указать длину защитного чехла КТхх 01.08 (термопары), так как замена проводится именно для нее, а также размер переходника (резьбы) М. Когда вы будете производить замену обязательно загерметизируйте соединения.

    Чтобы обеспечить работу рабочего ресурса нужно загерметизировать все стыки: кислород, который содержится внутри чехла выгорает очень быстро, далее он будет работать в газовой среде.

    Термопреобразователи предназначены для того чтобы измерить температуру газообразных, а также жидких, химических неагрессивных или агрессивных средств, которые не разрушают материалов защитных чехлов.
