Термоэлектрические преобразователи 01.10Р, 01.10 С; тип КТХА, КТХК

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Подобный прибор выпускается первого или второго класса.

Преобразователь имеет один или два рабочих спая, которые могут быть неизолированы или изолированы от защитного чехла и от оболочки кабеля термоэлектрического преобразователя, выбор того или иного преобразователя зависит от характеристик той рабочей среды, где должны установить данный прибор.

 Показатель тепловой инерции не должен превышать  12 с для термического преобразователя, имеющего изолированный рабочий спай или спаи, для преобразователя с неизолированным спаем данный показатель равен 8 с.

Максимальная температура, которая создается на клеммной головке термоэлектрического преобразователя, не должна превышать 100 градусов по Цельсию.

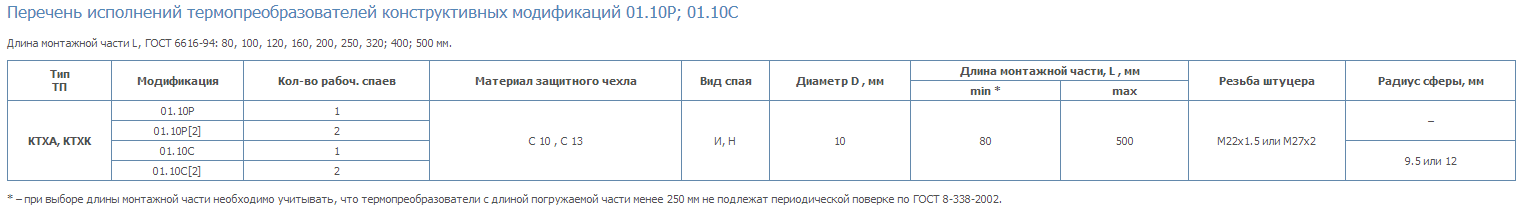

Обозначение термоэлектрических преобразователей обязательно должно содержать тип градуировки, обозначение конструктивной модификации прибора, изолированные или нет рабочие спаи преобразователя, а также их точное количество, диаметр и материал чехла (чаще всего это сталь), а также тип, шаг и длинна резьбы, которая нарезается на штуцер.

Пример записи при заказе:

КТхх 01.10С ([2]) - С хх - И(Н) - 10 - L, резьба штуцера М22х1.5 ( или М27х2), радиус сферы 9.5 ( или 12) мм.
Без дополнительного указания размер резьбы штуцера М22х1.5, диаметр упорного кольца 18 мм, радиус сферы 9.5 мм.

Подобный прибор весьма активно используется для определения значения температуры в среде выхлопных газов, которые образуются в двигателе внутреннего сгорания автомобилей и других транспортных средств.

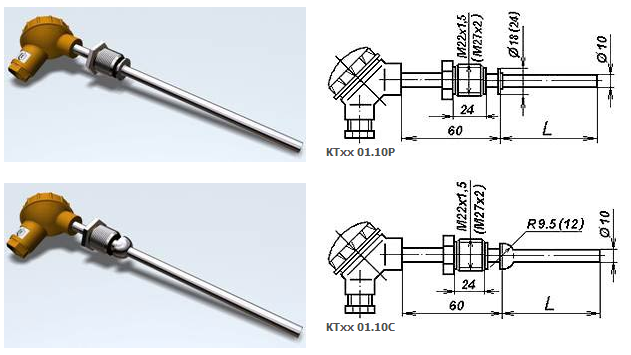

Термоэлектрические преобразователи обладают неразборной конструкцией, основными элементами которой являются металлический штуцер с нарезанной на него резьбой и приваренная к нему втулка, имеющая сферическую форму. Данный прибор закрепляется на стенку труб или агрегата, где и находится среды, температуры которой необходимо измерить.

Условный диапазон давлений, которые способны выдержать термоэлектрические преобразователи, составляет от 0.1 до 2.5 МПа и от 0.1 до 10 МПа, в зависимости от конструктивной модификации данного прибора.

Подобный прибор выпускается первого или второго класса.

Преобразователь имеет один или два рабочих спая, которые могут быть неизолированы или изолированы от защитного чехла и от оболочки кабеля термоэлектрического преобразователя, выбор того или иного преобразователя зависит от характеристик той рабочей среды, где должны установить данный прибор.

Термоэлектрические преобразователи используются для измерения температуры газообразных и жидких сред, которые могут быть агрессивными и неагрессивными, единственное условие они не должны сохранять в целости материал защитного чехла.
