Термоэлектрические преобразователи 01.11, 02.11; тип КТХА, КТХК

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация
a:2:{s:4:"TEXT";s:4385:"

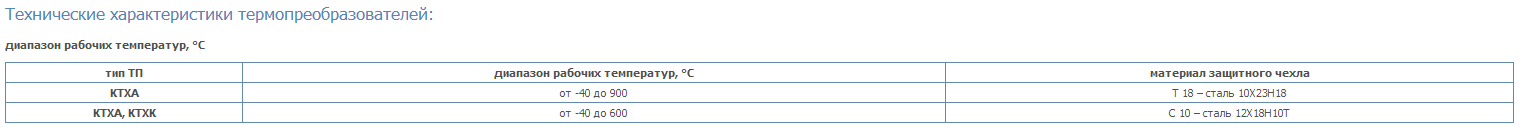

Технические характеристики данного устройства

Термоэлектрический преобразователь способен измерять давление в диапазоне от одной десятой  до четырех мега паскалей.  Данный прибор может обладать первым или вторым классом допуска, иметь один или два рабочих спая, которые могут быть, как изолированы от чехла преобразователя и ЧЭ, так и неизолированы.   При этом показатель тепловой энергии для неизолированного  рабочего спая не должен превышать значения в 3 с, для изолированного рабочего спая этот показатель несколько выше и равняется 5 с.

Максимально возможная для работы температура в переходной втулке и на клеммной головке составляет сто градусов по Цельсию.

Каждый термоэлектрический преобразователь имеет свое обозначение, которое отражает все характеристики устройства, а именно:

-его градуировку;

-его модификацию, всего их две 01.11 и 02.11;

-количество рабочих спаев, а также спаянные они или нет;

 -диаметр чехла и материал, из которого он сделан;

-размер монтажной длинны чехла прибора;

- тип резьбы, которая нарезана на приваренном к чехлу штуцере;

-длина наружной, кабельной, части термоэлектрического преобразователя, указывается через дробь от  значения монтажной длины.

Обозначение и примеры записи при заказе:

КТхх 01.11([2]) - С 10 - И(Н) - 10 – L, тип резьбы штуцера.

КТхх 02.11([2]) - С 10 - И(Н) - 10 - L / l К , тип резьбы штуцера.
КТХА 01.11 - С 10 - И - 10 – 280, тип резьбы штуцераК ½" – термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.11 с изолированным (И) рабочим спаем, в стальном чехле (С 10) диаметром 10 мм с утонением до 5 мм, монтажной длиной (L) 280 мм, с приваренным штуцером с конической резьбой К ?".
КТХК 02.11 [2] - С 10 - Н - 10 - 420 / 2000, тип резьбы штуцераК ?" – термопреобразователь градуировки хромель-копель конструктивной модификации 02.11 с неизолированными (Н) двумя [2] рабочими спаями, в стальном чехле (С 10) диаметром 10 мм с утонением до 5 мм, монтажной длиной (L) 420 мм, с приваренным штуцером с конической резьбой К ?" и длиной кабельной наружной части ( l К ) 2000 мм.

";s:4:"TYPE";s:4:"html";}

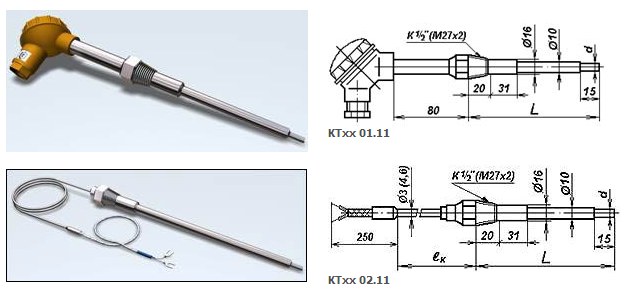

Конструкция термоэлектрических преобразователей неразъемная.  Основным элементом устройства является чехол, который имеет толщенную и утонченную часть. Диаметр утонченной части преобразователя составляет пять миллиметров.  По чертежам, которые должен предоставить заказчик данного устройства, изготавливается крепежный штуцер, на который нарезается определенный тип резьбы, который также должен быть указан заказчиком темропреобразователя. Данную конструкцию можно с уверенностью назвать относительно простой, которая не требует особых затрат сил при своем изготовлении и последующей установке.Термоэлектрические преобразователи 01.11, 02.11 используется для измерения температуры газообразной среды, которая образуется при сгорании природного газа в компрессорных станциях. Скорость воздушного потока перед защитным концом преобразователя для измерения не должна превышать 70 километров в час, иначе прибор не будет работать.

Конструкция термоэлектрических преобразователей неразъемная.  Основным элементом устройства является чехол, который имеет толщенную и утонченную часть. Диаметр утонченной части преобразователя составляет пять миллиметров.  По чертежам, которые должен предоставить заказчик данного устройства, изготавливается крепежный штуцер, на который нарезается определенный тип резьбы, который также должен быть указан заказчиком темропреобразователя. Данную конструкцию можно с уверенностью назвать относительно простой, которая не требует особых затрат сил при своем изготовлении и последующей установке.

Термоэлектрические преобразователи 01.11, 02.11 используется для измерения температуры газообразной среды, которая образуется при сгорании природного газа в компрессорных станциях. Скорость воздушного потока перед защитным концом преобразователя для измерения не должна превышать 70 километров в час, иначе прибор не будет работать.
