Термоэлектрические преобразователи 01.12, 01.13; тип КТХА

Производитель: Тесей
  • Технические характеристики
  • Описание
  • Применение
  • Документация

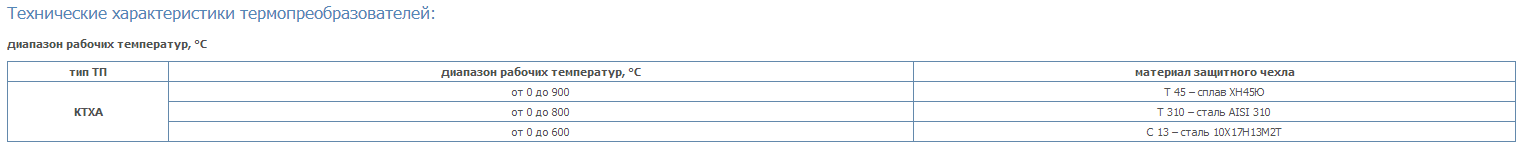

О технических характеристиках термопреобразователей

Условный расчёт для номинального давления:

  • Модификация 01.12 со штуцером передвижным - 0.4 МПа
  • Модификация 01.13 – 16 МПа

Класс доступа

1 или 2

Спай рабочий

1 или 2

С изоляцией или без изоляции от защитной оболочки (чехла)


Тепловая инерция имеет показатели, не превышающие следующих значений:

Неизолированный рабочий спай d1=5.0 мм - 3 с

Неизолированный рабочий спай d1=7.0 мм – 5 с

Изолированный рабочий спай d1=5.0 мм – 5 с

Изолированный рабочий спай d1=7.0 мм – 8 с

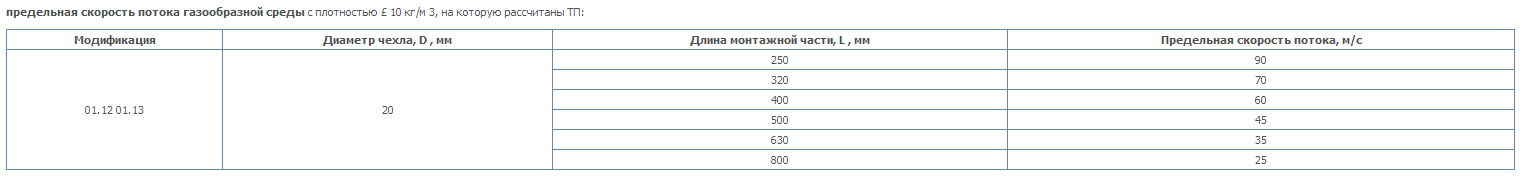

Число предельной скорости потока в газообразной среде

  • Модификация 01.12 с диаметром чехла -20 мм, с длинной монтажной части от 250-800 мм может иметь предельную скорость от 15 до 90 м/с.
  • Модификация 01.13 с диаметром 20 мм, с длинной монтажной части от 400-800 мм может иметь предельную скорость от 25 до 60 м/с.

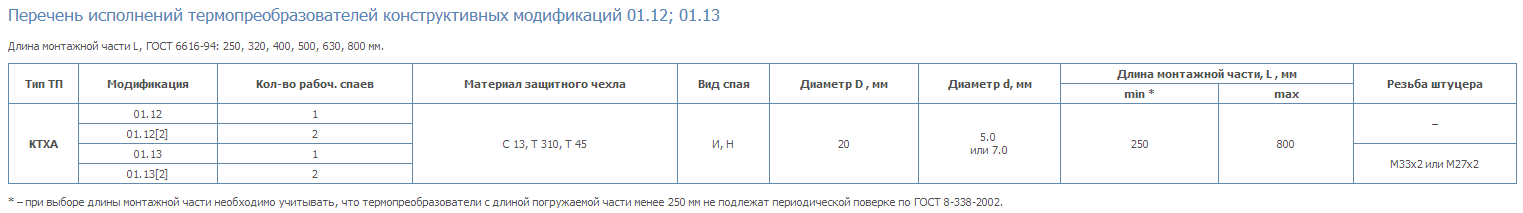

Обозначение и примеры записи при заказе:

КТХА 01.12([2]) - С хх(Т хх) – И(Н) - D/ d – L

КТХА 01.13([2]) - С хх(Т хх) – И(Н) - D/ d – L, резьба штуцера М33х2 (М27х2)

КТХА 01.12 - Т 45 - И - 20/7 - 800 является малоинерционным термопреобразователем хромель-алюмельной градуировки. 01.12 –конструктивная модификация, «И» - изолированный рабочий спай, «20» - гладкий чехол диаметром 20 мм, «800» - монтажная длина - 800 мм.

КТХА 01.13[2] - С 13 - Н - 20/5 – 800, с резьбой штуцера М33х2  является малоинерционным термопреобразователем с хромель-алюминиевой  градуировкой. 01.13 – конструктивная модификация, которая имеет две [2] неизолированные «Н» рабочие спаи в чехле с 20 мм диаметром, где идёт утонение до 5 мм в рабочем спае. Монтажная длина – 800 мм, приваренный штуцер имеет резьбу М33х2 мм.

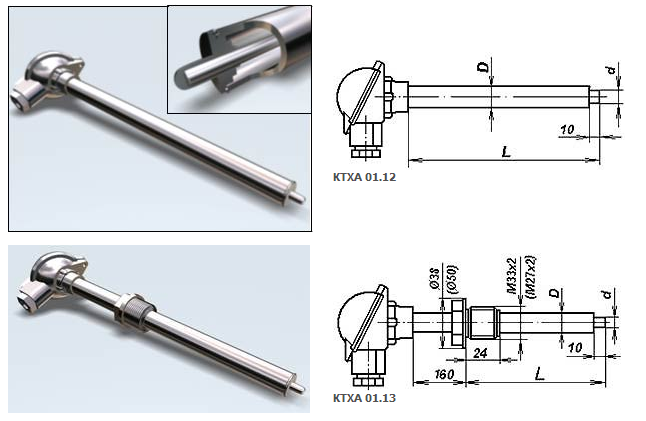

Модификация 01.12 термопреобразователей может использоваться с передвигающимися штуцерами.  Модификация 01.13 обладает приваренным штуцером к защитной оболочке. Термообразователи обладают неразборной конструкцией. Утонённая часть обладает диаметром d1 равным 5.0 мм, а для ТП с жаростойким исполнением – 7.0 мм.

Использование термоэлектрических преобразователей 01.12, 01.13 необходимо для того чтобы измерить температуру в газообразной среде потока.
