Термоэлектрические преобразователи 02.03; тип КТХА, КТХК, КТЖК

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.

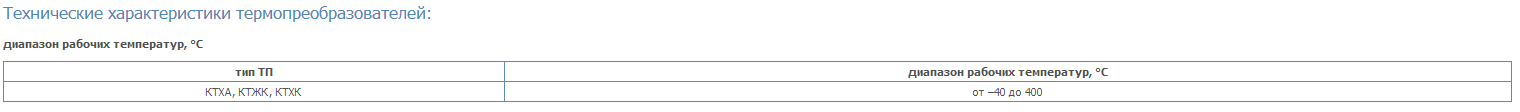

  • Технические характеристики
  • Описание
  • Применение
  • Документация

Конструкция

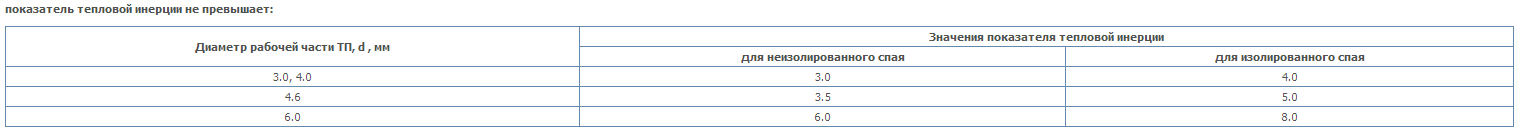

Кабельная термопара состоит из металлической гибкой трубки. Внутри параллельно расположены одна или две пары  термоэлектродов, сваренных между собой с рабочего торца, закрытого пробкой из стали. Свободные концы термоэлектродов подключаются к клеммам преобразователя или  компенсационным проводам. При необходимости дополнительной защиты  они изолируются металлорукавом,   наружный диаметр которого  0,5-8,0 мм.  Преобразователи термоэлектрические  отличаются простотой изготовления, прочностью, надежностью в работе. Термопары работают в широком температурном диапазоне. Преобразователи термоэлектрические ТХА, ТХК, ТЖК  характеризуются незначительной тепловой инерцией.  Это свойство позволяет контролировать быстропротекающие процессы.  Температурный максимум на переходной втулке составляет +100 С.

ПК «Тесей» – ведущий Российский изготовитель приборов измерения температур.

– условное давление – 0,1МПа,

– класс допуска – 1 или 2,

– рабочий спай: 1 или 2, изолированные (неизолированные) от защитной оболочки.

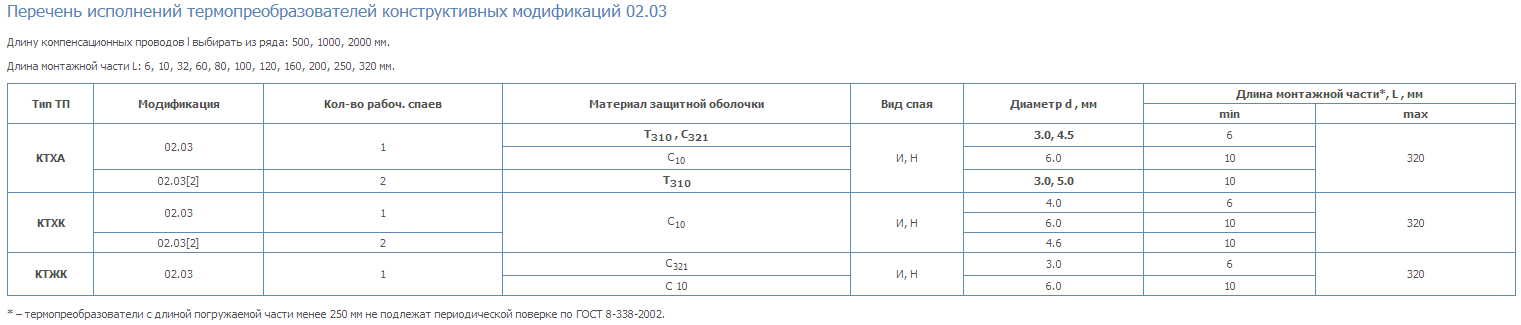

Каждое изделие  маркируется техническими обозначениями основных показателей. К примеру:

КТХК 02.03–С 10–Н– 6.0–160/2000, где

КТ – кабельный термопреобразователь,

ХК – хромель-копелевая модификация 02.03,

С 10 – в стальной оболочке,

Н – неизолированный рабочий спай,

6.0 –  наружный диаметр (мм),

160 – монтажная длина (L),

2000 – длина компенсационных проводов (мм).

Термоэлектрические преобразователи – кабельные термопары, используемые как термочувствительные элементы. Выпускаются разных типов и модификаций, в том числе КТХА, КТХК, КТЖК.

 Используются  при определении температуры расплавов, твердых тел, жидкой, газообразной среды, резиновых смесей, в рабочей зоне термопластавтоматов, в литьевых и прессовых машинах.

КТхх 02.03
