Термоэлектрические преобразователи 02.06, 02.07; тип КТХА

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация


Условное давление

  • 0.1 МПа

Класс допуска

  • 1 или 2

Рабочий спай

  • один, изолирован или неизолирован от защитной арматуры

Показатель тепловой инерции : определенный при значении коэффициента теплоотдачи >> 10000 Вт/м2:

  • 1.5 с для неизолированного рабочего спая
  • 2.0 с для изолированного рабочего спая

Максимальная температура

  • на переходной втулке 100 ° С.

Обозначение и примеры записи при заказе:

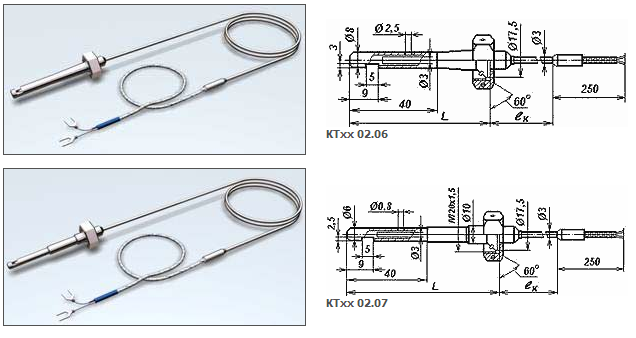

КТХА 02.06 – Тхх - И(Н) - 8 – L / l К

КТХА 02.07 – С13 - И(Н) - 6 – L / l К

КТХА 02.07 - С13 – Н - 6 – 100 / 5000 – кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.07 с неизолированным ( Н ) рабочим спаем, в стальной защитной арматуре ( С13 ) диаметром мм, монтажной длиной (L) 100 мм и длиной кабельной наружной части ( l К 5000 мм.

Кабельный чувствительный элемент диаметром 3 мм выведен за пределы защитной арматуры на длину l К.

При необходимости, возможно изготовление термопреобразователей по чертежам Заказчика.

Предназначены для измерения температуры газовых потоков больших скоростей (до 180 м/с) в газотурбинных установках и двигателях внутреннего сгорания.
