Термоэлектрические преобразователи 02.10, 02.10М; тип КТХА, КТХК

Производитель: Тесей
Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Условное давление

  • от 0 до 6.3 МПа

Класс допуска

  • 1 или 2

Рабочий спай

  • один или два, изолированы или неизолированы от оболочки кабеля и защитного чехла

Максимальная температура

  • на переходной втулке 100 ° С.

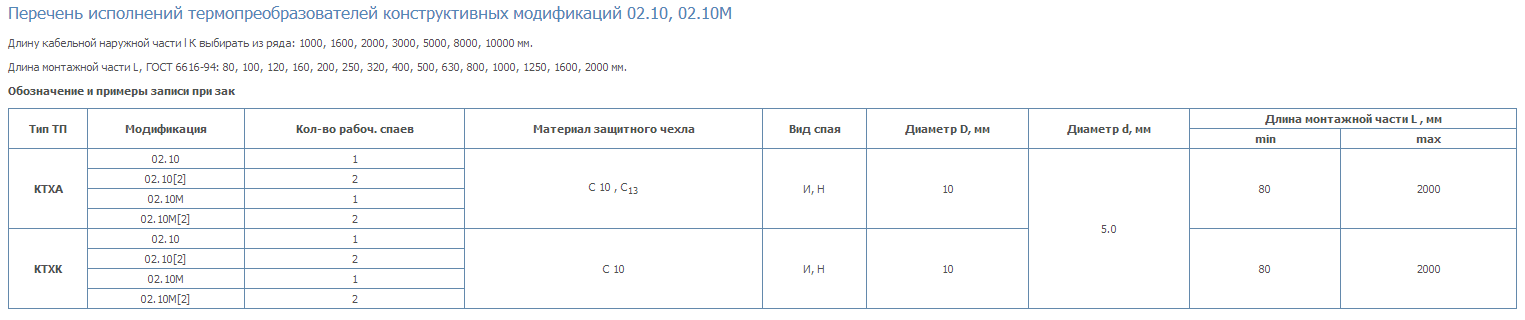

Обозначение и примеры записи при заказе:

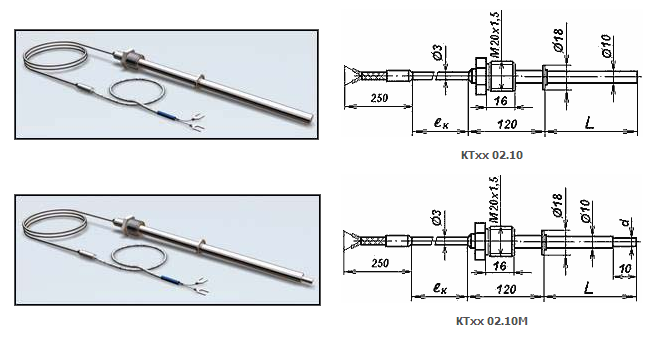

КТхх 02.10 ([2]) - Схх - И(Н) - 10 – L / l К

КТхх 02.10 М ([2]) - С10 - И(Н) - 10 – L / l К

КТХА 02.10 - С10 - И - 10 – 320 / 3000 – термопреобразователь градуировки хромель-алюмель конструктивной модификации 02.10 с изолированным ( И ) рабочим спаем, в стальном чехле ( С10 ) диаметром 10 мм, монтажной длиной (L) 320 мм, с монтажным кольцом диаметром 18 мм и штуцером с резьбой М20х1.5, длина кабельной наружной части ( l К ) 3000 мм.

Термопреобразователи различают:

погружаемые и поверхностные (в зависимости от контакта устройства с измеряемой средой);

для кратковременного приминения, многократного, разового, переносные и стационарные;

герметичные и негерметичные;

одинарные, двойные и тройные;

однозонные и многозойные.

Преобразователь термоэлектрический типа КТХК

Хромель-копелевый преобразователь обладает наиболее дифференциальной чувствительностью и применяют для точного измерения температуры или измерения малых температурных разностей. Устройству характерна высокая термоэлектрическая стабильность при температурах до 600 ºС, потому что разность напряжения копелевого и хромелевого термоэлектродов компенсируют друг друга. Недостатком является высокая чувствительность к деформации.

Преобразователь термоэлектрический типа КТХА

Предназначен для длительного измерения температуры до 1100 ºС и кратковременного – до 1300 ºС в инертных и окислительных средах. Термопреобразовыватель является распространенным и широко используется в большинстве отраслях промышленности. Хромель и никель имеют повышенную жаростойкость, что позволяет использовать устройство при высоких температурах очень долгое время.

Термоэлектрические преобразователи нашли свое применение в научных исследованиях и промышленности, дают возможность измерять широкий диапазон температур, имеют малую инерционность, удобство монтажа и просты в использовании. Устройство являет собой термочувствительные элементы в виде двоих проводов с разнородных металлов или полупроводников, которые имеют спаянные концы, предназначенное для измерения температуры используя термоэлектрический эффект.
