Термоэлектрические преобразователи модификации 01.01, 01.02 ; Термопары Тесей тип КТХА, КТХК, КТНН, КТЖК

Производитель: Тесей
Рабочий спай   Один, два ,изолирован, неизолирован
Вибростойкость по ГОСТ Р 52931  01.01   - группа V3
 01.02   - группа F3
Номинальное давление   0.1 МПА без монтажных элементов;
до 150 МПА в зависимости от монтажных  элементов
 Сейсмомтойкость MSK-64  9 баллов при уровне установки над нулевой отметкой до 70 м
 Климатическое исполнение по ГОСТ 15150     УХЛ 2 температура окружающей среды -60....+120°С
 Поверка   МИ 3090-2007 для датчиков с монтажной      длиной 20-250 мм;
 ГОСТ 8.338-2013 для датчиков с монтажной    длиной больше 250 мм;
 МП РТ 2026-2013 для датчиков с установленными измерительными преобразователями

Если Вы не нашли интересующий товар в таблице, кликните Узнать цену.
  • Технические характеристики
  • Описание
  • Применение
  • Документация

Даже тот факт, что строение термопреобразователя вида 01.02 дополнено клеммной головкой, благодаря которой выполняется более надежное и менее повреждающее поверхность электродов подключение устройства в электрическую цепь, а также увеличивается срок эксплуатации термопара. Эта конструктивная особенность ставит названный вид термопреобразователя в категорию чаще используемых и более функциональных. Такой преобразователь допускается использовать в виде чувствительных элементов (ЧЭхх) и как самостоятельный вид контроля температуры. В КТХА 01.02 имеются термопарные разъемы.

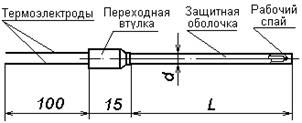

КТхх 01.01

КТхх 01.02

Термопарный разъем

КТХА 01.02р

Условное давление

  • 0.1 МПа. При комплектации передвижными штуцерами ЮНКЖ.405921 (см. раздел 9) возможно применение в условиях вакуума, а также избыточного давления до 0.4 МПа.

Класс допуска

  • 1 или 2

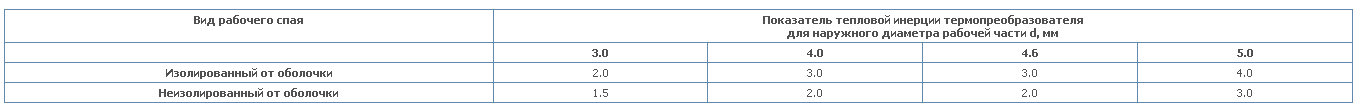

Рабочий спай

  • изолирован или неизолирован от оболочки кабеля

Mаксимальная температура:

  • на переходной втулке 100 °С; на клеммной головке 100 °С (прессматериал АГ-4В)

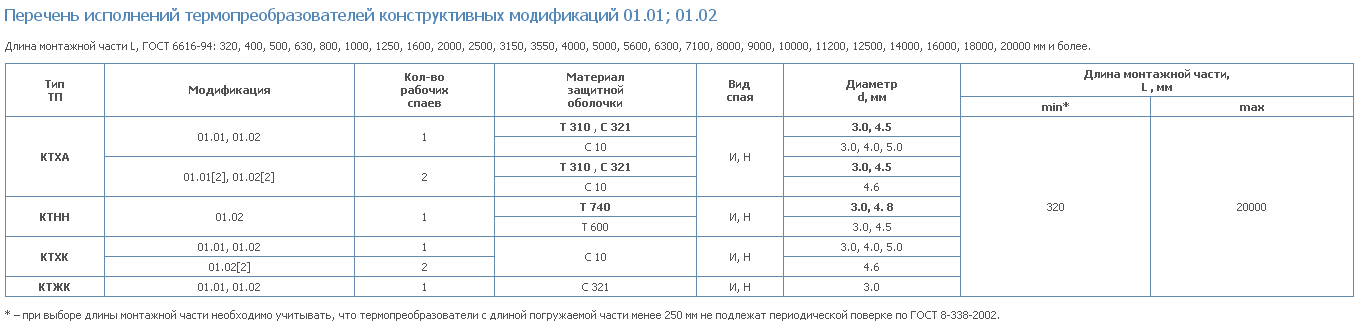

Обозначение и примеры записи при заказе:

КТхх 01.01-000 - (D)кХ - И(Н)(2) - Тхххххх) - d - L

КТХА 01.01-000 - к1 - Н - Т310 - 3.0 - 600 – кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.01-000, класс допуска 1, рабочий спай неизолирован (Н), стальная оболочка (Т310) диаметром (d) 3.0 мм, монтажная длина (L) 600 мм.

КТХК 01.01-000 - к2 - И - С10 - 3.0 - 600 – кабельный термопреобразователь градуировки хромель-копель конструктивной модификации 01.01-000, класс допуска 2, рабочий спай изолирован (И), стальная оболочка (С10) диаметром (d) 3.0 мм, монтажная длина (L) 600 мм.

Термопары Тесей типа КТХА, КТХК, КТНН, КТЖК разработаны с целью постоянного мониторинга температуры в жидких, газообразных, сыпучих веществах, имеющих агрессивную (но безопасную для поверхности защитного чехла) или не агрессивную среду.

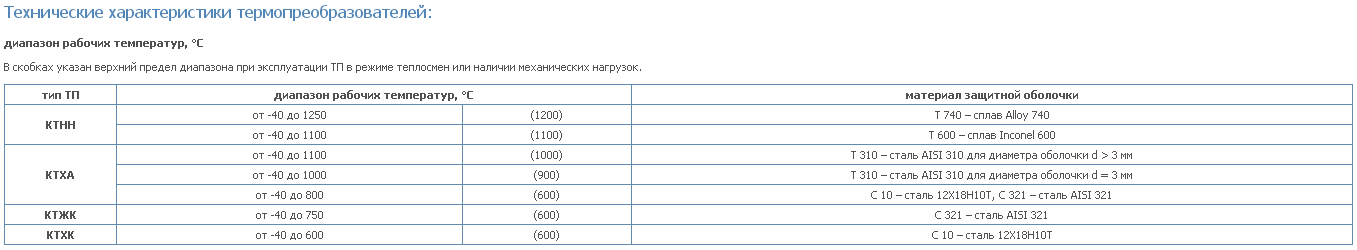

Допуск рабочих температур Термопары Тесей типа  КТХА, КТХК, КТНН, КТЖК находится в пределах от -40 и до +900 С. При этом, защитный чехол изготовлен из стали самой высокой термической стойкости (сталь 10Х23Н18, 10Х17Н13М2Т, 12Х18Н10Т и аналогичные материалы).

Модель термопреобразователя 01.01 требует аккуратного и профессионального использования, т.к. по причине оголенных до 10 см термоэлектродов, через которые и происходит подключение термодатчика в электрическую цепь, они имеют склонность к механическим повреждениям. Собственно, сами термопреобразователи размещены в середине кабеля и с торцевой стороны закупорены металлической пробкой. Это достаточно неудобная разновидность термодатчика, поэтому чаще используют виды 01.02 или 02.01.


Термопары могут быть применены для контроля температуры в оборудовании с достаточно сложной конфигурацией. С этой целью рабочий элемент-измеритель может быть видоизменен до спиралевидной формы. Каждая модификация термопреобразвателя разработана для применения в конкретных условиях эксплуатации. Так, например, термопреобразователь КТХА(ХК)01.02 изготовлен для работы в энергетических котлах. Его наружный диаметр составляет 3-4 мм.
