Тип 111.20 технический манометр электроконтактный
Производитель: Wika
от 500₽
Распродажа
Снят с производства
Если Вы не нашли интересующий товар в таблице, то оставьте свои данные и мы свяжемся с Вами в ближайщее время
| Модификация | Год выпуска | Диаметр | Резьба | Диапазон | Расположение штутцера |
Состояние | ЭК-приставка | Количество на складе |
Цена без НДС |
|---|---|---|---|---|---|---|---|---|---|
| 111.20.100 | 2008 | 100 мм | G1/2B | 0...4 бар | радиальное | новый в заводской упаковке | V первый размыкающий (НЗ) ; второй замыкающий (НО) | 4 | 500₽ |
Карта заказа:
Модель продукта / диаметр / диапазон показаний / подключение к процессору / класс точности / дополнительные опции.
Данное устройство присоединительное – подъёмное - максимальное напряжение, переходящее через соединение для:
- для постоянного тока 220В
- для переменного тока для диаметра 100мм – 220В, 50Гц, для диаметра 160мм, 380В, 50Гц
- максимальная сила тока , проходящего через соединения может быть 1А
Выбор и принцип работы электроконтактных манометров
Электроконтактные манометры являются основными приборами для оперативного контроля давления в трубопроводах с жидкостью или газом. Они задействованы в автоматизации промышленных процессов, а также создании автоматических систем управления в тепловых и водоподающих системах.

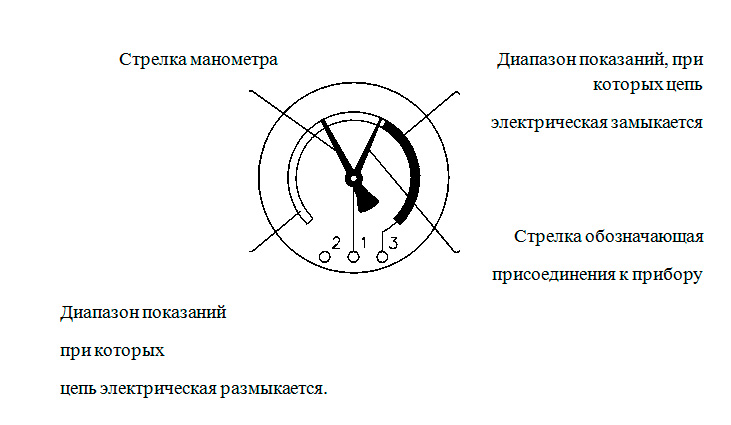

Каждый электроконтактный манометр имеет группу контактов, состоящую из двух ограничителей. С помощью них устанавливается верхний и нижний пределы давления в системе. В остальном это обыкновенный технический манометр. За счет наличия в нем дополнительных деталей, его корпус более массивный и объемный. При этом при переполюсовке электроконтактный манометр допускает смену «мин» и «макс» в электрических схемах.
Выбирают устройство, исходя из рабочего давления в трубопроводах, для которых его используют. Подходящий электроконтактный манометр должен быть рассчитан на максимальное давление выше предельно допустимого. Более того, его электроконтактная группа «мин» и «макс» должна находиться в первых 2/3 измерительной шкалы. Если данное условие невыполнимо, то подбирается манометр электроконтактный с более высоким пределом измеряемого давления.
Хотя ГОСТом строго не прописываются размеры устройств для различных технологических процессов, но выбирая технический манометр нужно учитывать и его габариты. Циферблат оборудования должен хорошо просматриваться из доступного для оператора или обслуживающего персонала места. Должны быть четко видны деления измерительной шкалы и указательные стрелки. Как правило, электроконтактный манометр выполняется в исполнениях с диаметром внешнего корпуса 100 или 160 мм. Этих габаритных размеров хватает для зрительного наблюдения за измерениями прибора.
Работает же электроконтактный манометр довольно просто. Его измерительная стрелка перемещается при изменениях давления по циферблату. В этом он полностью напоминает обычный технический манометр. При достижении стрелкой нижней контактной группы, устройство передает соответствующий сигнал на блок управления аварийной сигнализацией или на остановку технологического процесса, в зависимости задач управления. То же самое происходит, если манометр электроконтактный показал верхний установленный предел. При систематической поверке (1 раз в 6 месяцев) устройство показывает 100%-ную сработку и является одним из самых надежных в газовой промышленности.
Предназначены для измерения давления и контроля жидкостей и негорючих газов, не влияющих на медь,а также не вызывающих пробок в системах давления; тепловых системах. контроля промышленными процессами.
