Характеристики:
- Область применения: Чистый воздух и совместимые негорючие газы.
- Точность: 3% для полной шкалы для газа процесса: от 0 до 50 С 4% для полной шкалы для газа процесса: от -40 до 0 С и от 50 до 100 С
- Время отклика: Поток: 1,5 сек до 95% конечного значения (выходной фильтр установлен на минимум).
- Температурные пределы: Процесс: От -40 до 100 С. Окружающая среда: От 0 до 60 С.
- Предел по давлению: Максимум 6,89 бар.
- Предел по влажности: Без конденсата.
- Требования к питанию: 12-35 В пост. тока, 10-16 В переменного тока.
- Выходной сигнал: 4-20 мА, изолированный источник на 24 В, соединение3 или 4-проводное.
- Выходной фильтр: Выбирается в диапазоне 0,5-15с.
- Сопротивление измерительного контура: Максимум 600 ом.
- Электрические соединения: Винтовые клеммы.
- Монтажная ориентация: Устройство не чувствительно к положению. Зонд должен располагаться в потоке воздуха
- Вес: 374,26 г.
- Длина кабеля: 1,82 м.
- Длина зонда: Стандартная 30,48 см.
- Диаметр зонда: 0,79 см.
Опциональная версия с дисплеем:
- Дисплей: цифровой 4-1/2, красные СИД высотой12.7мм.
- Разрешение: 0,01 м/сек
- Вес: 394,16 г.
- Официальные сертификаты: Госреестр СИ.
Для установки удаленной от электронного блока
Кабель длиной 2 м, который соединяет чувствительный зонд с электронным блоком, позволяет установить блок в месте наиболее легкого доступа к нему. Для высоко расположенных каналов, доступны кабели большей длины. Для местной индикации используется опциональный дисплей СИД (светоизлучающий диод).

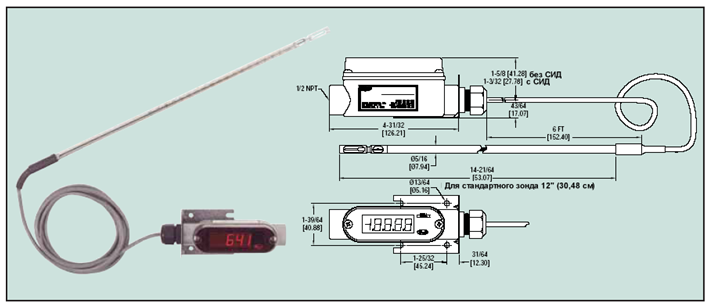

Модель 641RM-12, Датчик скорости воздуха с 2-х метровым кабелем.
Модель 641RM-12-LED, такой же датчик с дисплеем .
Дополнительное оборудование
А-156 Универсальная монтажная плата, внутренняя резьба ½” NPT.
А-159 Монтажный зажим на канале.
А-158 Монтажный комплект с разъемным фланцем.
641-LED, цифровой дисплей.
