ТЕРМОПРЕОБРАЗОВАТЕЛИ С УНИФИЦИРОВАННЫМ ВЫХОДНЫМ СИГНАЛОМ ТИПОВ КТХАУ, КТННУ, ТСМТУ, ТСПТУ

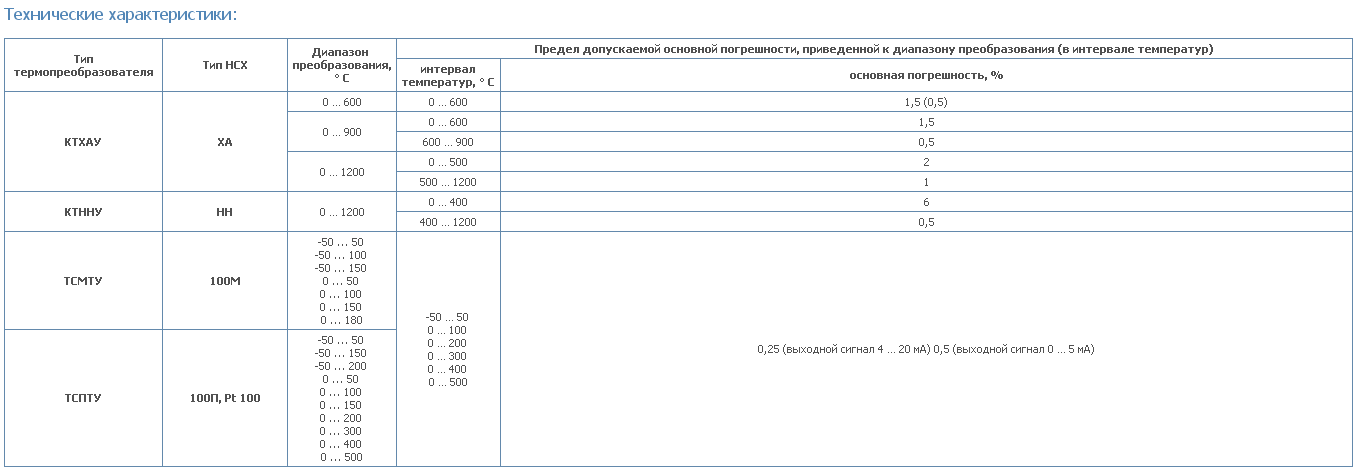

- Технические характеристики
- Описание
- Применение
- Документация
Первичными термопреобразователями являются:
- термоэлектрические преобразователи типа КТХА с НСХ ХА(К) (хромель-алюмель) конструктивных модификаций 01.ХХ (кроме 01.01);
- термоэлектрические преобразователи типа КТНН с НСХ НН( N ) (нихросил-нисил) конструктивных модификаций 01.ХХ;
- термометры сопротивления медные типа ТСМТ с НСХ 100М конструктивных модификаций 101; 102; 103; 201;
- термометры сопротивления платиновые типа ТСПТ с НСХ 100П конструктивных модификаций 101; 102; 103; 201; 105; 106.
Монтажную длину термопреобразователей выбирать из ряда, соответствующего конкретному конструктивному исполнению первичного термопреобразователя.
Термопреобразователи обеспечивают непрерывное преобразование температуры в унифицированный выходной сигнал 0–5 мА или 4–20 мА.
Термопреобразователь состоит из первичного термопреобразователя и электронного устройства (преобразователь токовый), которое размещается в стандартной четырехклеммной головке первичного термопреобразователя.
Электронное устройство крепится на клеммах головки с помощью шайб и гаек и, поэтому, легко снимается, что позволяет использовать один первичный преобразователь с несколькими электронными устройствами, настроенными на различные диапазоны температур и различные выходные сигналы. И наоборот, термопреобразователи КТХА, КТНН, ТСМТ и ТСПТ любой модификации, имеющей клеммную головку, могут быть оснащены токовым преобразователем и обеспечивать унифицированный токовый выходной сигнал. Электропитание осуществляется от источника питания постоянного тока напряжением от 18 до 36 В.
