Обеспечение взрывозащиты
Датчики ТСМУ-Ех, ТСПУ-Ех и ТХАУ-Ех выполнены в соответствии с требованиями ГОСТ 22782.0 и ГОСТ 22782.5 и предназначены для установки во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПЭУ-98, имеют выходную электрическую цепь уровней искрозащиты “ia” (особовзрывобезопасный) или “ib” (взрывобезопасный) для подгруппы взрывозащищенного оборудования IIB. Для “-Ех”- исполнений: Uхх не более 24 В, Iкз не более 120 мА.
Маркировка по взрывозащите:
Технические характеристики

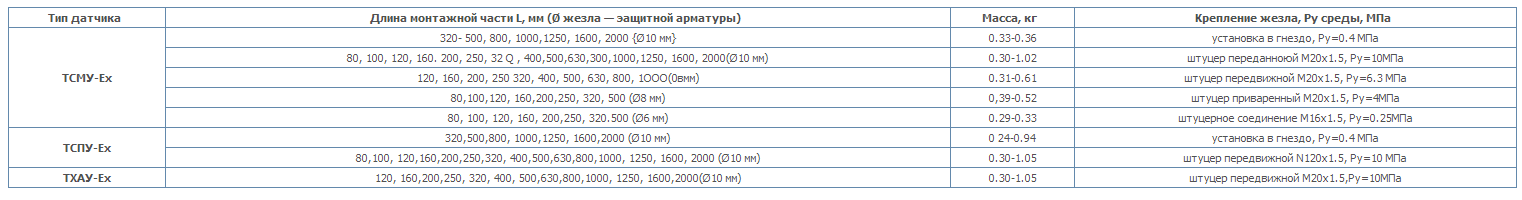

Исполнения датчиков:
- по виброустойчивости (устойчивости к механическим воздействиям) — группа N3 по ГОСТ 12297;
- по степени защиты от воды и пыли — группа IP54 по ГОСТ 14254;
- климатическое исполнение по ГОСТ 15150: УХЛ3.1 (температура окружающей среды -10...+60°С, атмосферное давление 84...106.7 кПа — группа исполнения P1 по ГОСТ 12997, относительная влажность до 95% при +35°С и более низких температурах без конденсации влаги) или У1.1 (то же, но температура окружающей среды -40...+60°С).
Питание датчиков:
- напряжение постоянного тока (36 ± 0.72) В, потребляемая мощность не более 0.8 Вт (для “Ех”-исполнений— не более 0.5 Вт)
- питание датчиков ТСМУ-Ех, ТСПУ-Ех, ТХАУ-Ех осуществляется источником питания 24В в искробезопасном исполнении или через барьер искрозащиты. Рабочий спай изолирован, показатель тепловой инерции не более 60 сек.
Краткое описание
Конструктивно состоят из жезла (защитная арматура — сталь 12Х18Н10Т, 10Х23Н18 или 8Х20Н14С2) со встроенным чувствительным элементом (термопреобразователь сопротивления или термопара) и измерительного преобразователя, размещённого в головке.
Головка — из алюминиевого сплава, с разъёмом или без.
Монтаж — в гнездо, с помощью штуцера М20х1.5 или М16х1.5.
