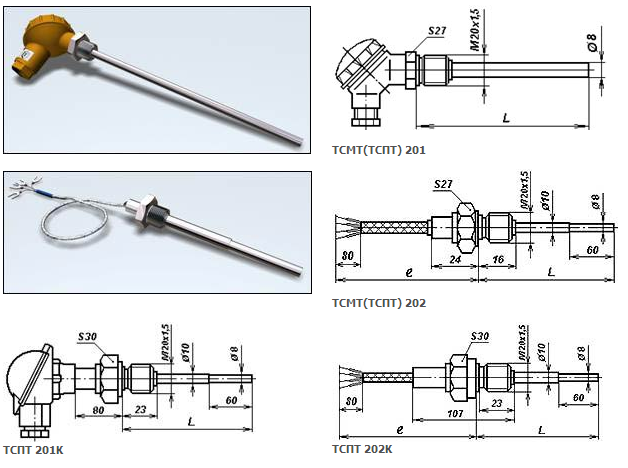

Термопреобразователи сопротивления 201, 202 тип ТСМТ, ТСПТ; 201К, 202К тип ТСПТ
- Технические характеристики
- Описание
- Применение
- Документация
Диапазон условных давлений, МПа
- от 0 до 6.3
- от 0 до 1.0 для ТС с диаметром рабочей части 6 мм
Показатель тепловой инерции не превышает
- 20 с – для ТС с диаметром рабочей части 8, 10 мм
- 16 с – для ТС с диаметром рабочей части 6 мм
Материал защитного чехла
- С 10 – сталь 12Х18Н10Т
Максимальная температура
- на клеммной головке 120 °С (прессматериал АГ-4В),
- на переходной втулке 180 °С
По специальному заказу могут быть изготовлены:
- ТС с двумя чувствительными элементами (диаметр монтажной части не менее 8 мм, 2-х проводная схема соединений);
- ТС с диаметром монтажной части 6 мм.

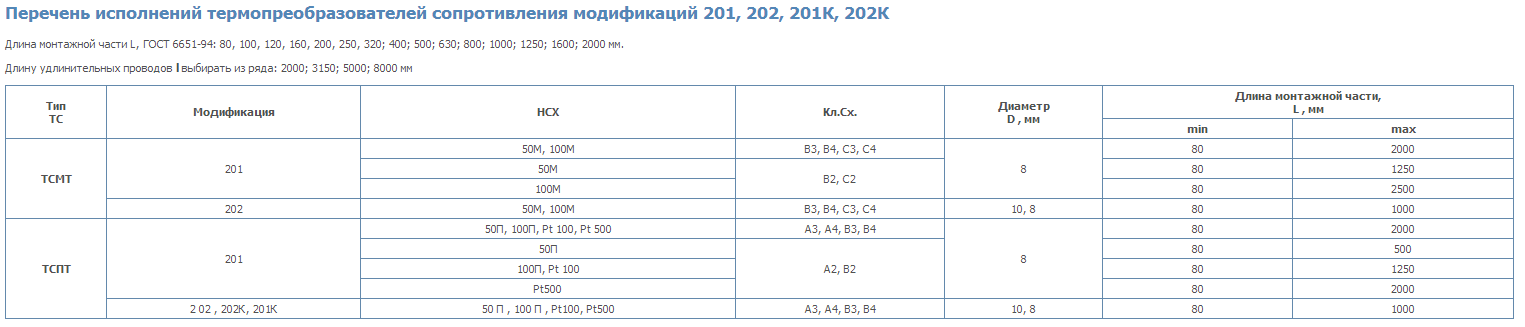

Обозначение и примеры записи при заказе:
ТСМТ(ТСПТ) 20_ - ([2х]) НСХ - Кл.Сх. - D - L ( / l )
ТСМТ 201 - 100М - В3 - 8 - 800 – термопреобразователь сопротивления медный модификации 201, градуировки 100М, класса допуска В с трехпроводной схемой соединений, наружным диаметром 8 мм, монтажной длиной 800 мм.
ТСПТ 202 - 100П - А4 -10- 320/1600 – термопреобразователь сопротивления платиновый модификации 202, градуировки 100П, класса допуска А с четырехпроводной схемой соединений, наружным диаметром 10 с утонением до 8 мм, монтажной длиной 320 мм и удлинительными проводами длиной 1600 мм во фторопластовой оболочке.
Термометры типа ТСПТ 201К и 202К предназначены для измерения температуры в криогенной технике.
Удлинительные провода изготавливаются из экранированного провода в оболочке из фторопласта.
