Термоэлектрические преобразователи платиновые 01.19, 01.19У; тип ТППТ
- Технические характеристики
- Описание
- Применение
- Документация

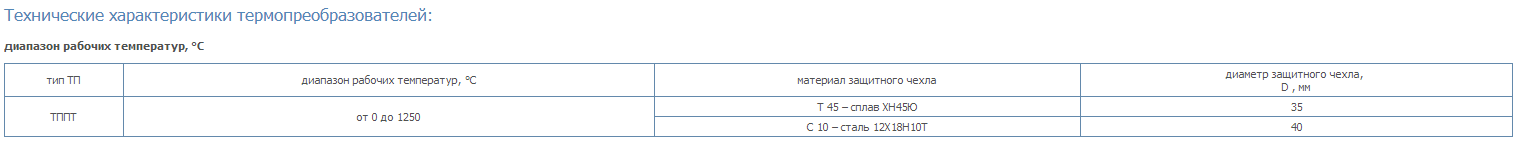

Рабочие температуры – 0 - 1250°С.
Допустимое рабочее давление – 0,1 - 0,4 МПа.
Класс допуска – 1 и 2.
Рабочий спай один. От защитного чехла изолирован.
Показатель тепловой инерции – не выше 15 с.
Максимальная температура клеммной головки – 200°С.

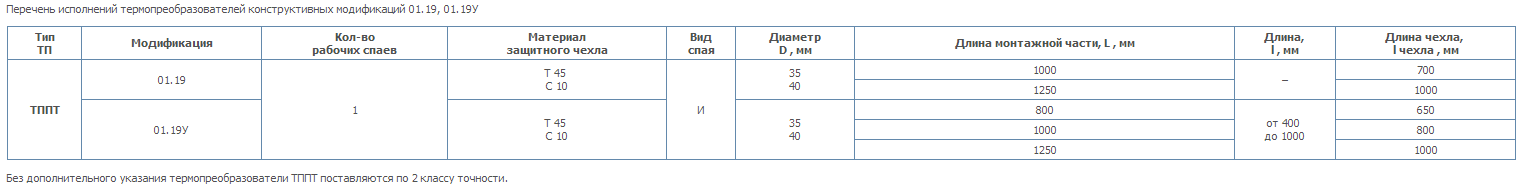

Варианты исполнений термоэлектрических преобразователей

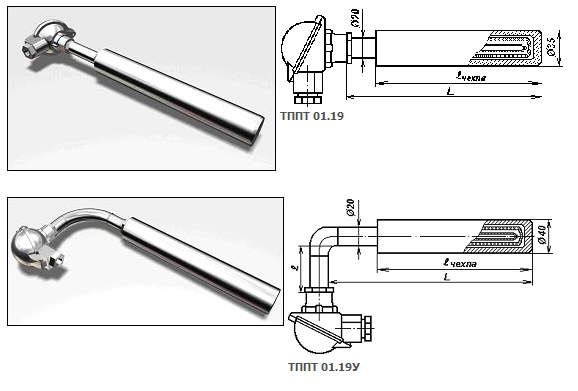

Конструктивные модификации датчика:
- • 01.19,
- • 01.19У.

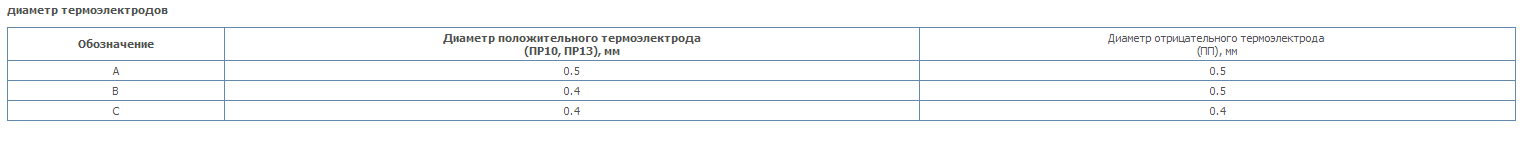

Диаметр термоэлектродов (положительных):
- • А – 0,5 мм,
- • В – 0,4 мм,
- • С – 0,4 мм.
Материал защитного чехла:
- • Т 45,
- • С 10.
Диаметр защитного чехла:
- • 35 мм,
- • 40 мм.
Длина монтажной части:
- • для 01.19 – 1000 и 1250 мм;
- • для 01.19 У – 800, 1000 и 1250 мм.
Длина чехла для 01.19 У – 400 - 1000 мм.
Обозначения, которые используются при оформлении заказа
Запись «ТППТ 01.19 В – Т 45 – И – 35 – 1000» означает следующее: преобразователь термоэлектрический имеет градуировку ПП и конструктивное исполнение 01.19. Чехол толстостенный, из сплава Т 45. Его диаметр 35 мм. Рабочий спай от чехла изолирован (И). Монтажная длина датчика – 1000 мм, длина чехла – 800 мм.
Для выполнения измерений в газообразных средах предназначена модификация термоэлектрического преобразователя с защитным чехлом, изготовленным из сплава ХН45Ю. Чехол термопреобразователя для применения в расплавах солей изготавливают из стали марки 12Х18Н10Т.
Рабочую часть датчика, которая непосредственно помещается в измеряемую среду, защищает цельноточеный чехол с утолщенными стенками. Для изготовления внешнего чехла применяют нержавеющую сталь 12Х18Н10Т (С 10) или жаропрочный сплав ХН45Ю (Т 45), для внутреннего – алюмооксидную керамику. Причем длина чехла варьируется в зависимости от потребностей заказчика.
