Характеристики преобразователей
Диапазон рабочих температур:
- для ТППТ – 0 – 1300°С,
- для ТПРТ – 600 – 1600°С.
Рабочее давление – 0,1 МПа.
Классы допуска:
- для ТППТ – 1 и 2,
- для ТПРТ – 2 и 3.
Материалы:
- металлическая арматура чехла – сталь марки 12Х18Н10Т;
- рабочая часть чехла – керамика К 530 (содержание Al2O3 не меньше 80%), К 795 (Al2O3 не меньше 95%), К 799 (Al2O3 не меньше 99,5%) и К В (корунд марки КТВП).
Чтобы избежать разрушения керамики чехла при погружении преобразователя в рабочую среду, скорость его разогрева должна быть не более 150 ° С/мин.
Тепловая инерция – не больше 120 с.
Температура клеммной головки – не больше 200°С.

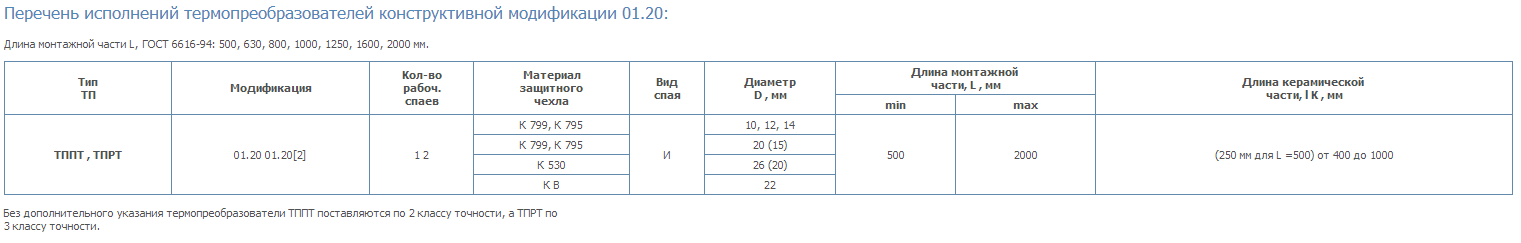

Обозначения, используемые при оформлении заказа

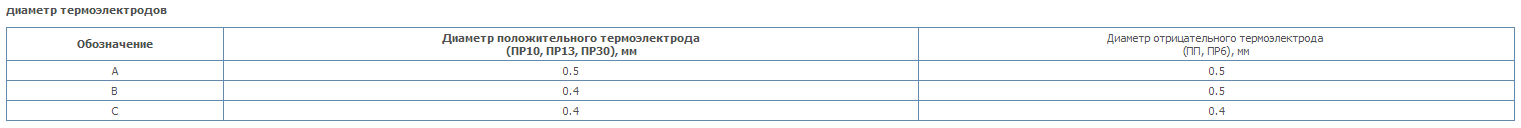

Запись «ТПРТ 01.20 А – К 795 – И – 20 – 800 / 600» обозначает термоэлектрический преобразователь с градуировкой ПР и конструктивной модификацией 01.20. Чехол двойной, керамический (К 795), рабочий спай изолированный (И), 20 мм в диаметре. Общая монтажная длина 800 мм, керамическая часть чехла – 600 мм. Термоэлектроды диаметром 0,5 мм.
Запись «ТППТ 01.20 В – К 795 – И – 10 – 500 / 250» обозначает термопреобразователь преобразователь с градуировкой ПП и конструктивной модификацией 01.20. Чехол одинарный, керамический (К 795), изолированный рабочий спай (И), 10 мм в диаметре. Общая монтажная длина 500 мм, керамическая часть чехла – 250 мм. Положительный термоэлектрод (ПР10) диаметром 0,4 мм, отрицательный (ПлТ) – 0,5 мм.

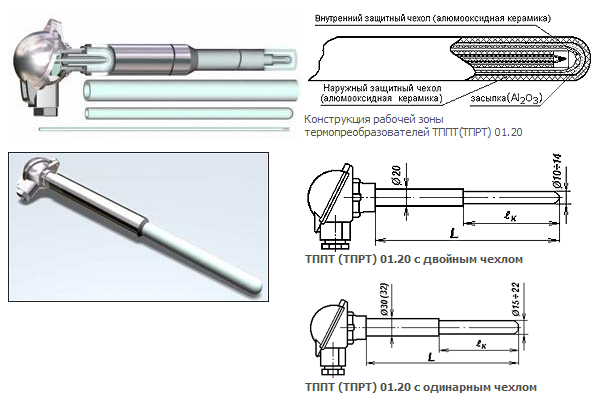

Особенности конструкции
Двойной защитный чехол термоэлектрического преобразователя марки ТППТ (ТПРТ) 01.20 изготавливается из алюмооксидной керамики. Снаружи частично армируется стальной трубой. В эксплуатационных условиях рабочая температура переходной зоны между керамической и металлической частями чехла не должна быть больше 800°С.
При монтажной длине термопреобразователя 500 мм керамическая часть его чехла составляет 250 мм. Если термопреобразователи имеют другую монтажную длину, это значение выбирается из диапазона 400 – 1000 мм. В заказе длину чехла нужно указывать явно.
Выбирая необходимую длину керамического участка чехла нужно учитывать также и условия эксплуатации конкретного датчика. Кроме того, следует помнить, что у горизонтально расположенного термопреобразователя при высоких температурах керамика защитного чехла может деформироваться и прогибаться.
В случае необходимости может быть изготовлен также и одинарный чехол из газоплотного керамического материала.
