Термоэлектрические преобразователи 01.03 ,01.04, 01.26, 01.33 ; тип КТХА, КТХК, КТЖК, КТНН ,КТМК ; термопара ТХА, ТХК (общего и Ех исполнений)
| Рабочий спай | один , два , изолированный , неизолированный |
| Вибростойкость ГОСТ Р 52931 | группа V3 ; для модификаций 01.03 - группа F3 |
| Номинальное давление |
6,3 МПА для модификаций 01.03 ,01.26 ; 0,1 МПА для модификаций 01.04 .01.34 ; |
| Климатическое исполнение ГОСТ15150 | УХЛ 2 ; температура окружающей среды : -60...+120° С для изделий общего назначения ; -60...+85°С для исполнения Ех с аналоговым сигналом ; -55....+85°С для изделий с унифицированным сигналом |
| Поверка |
МИ 3090-2007 -для датчиков с монтажной длиной 20-250 мм без измерительных преобразователей ; ГОСТ 8.338-2001 - для датчиков с монтжажной длиной от 250 мм без измерительных преобразователей ; МП РТ 2026-2013 - для датчиков с установленными измерительными преобразователями |
| Тип датчика | Вид взрывозащиты |
Модификация | Кабельный ввод | Узел коммутации | Класс датчика | Выходной сигнал | Исполнение рабочего спая |
Количество пар термоэлектродов |
Материал наружной оболочки кабеля |
Толщина оболочки | Наружный диаметр , мм |
Монтажная длина,мм |
Размер l от места уплотнения до головки |
Узнать цену |
|
|
||||||||||||||
| --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | Узнать цену |

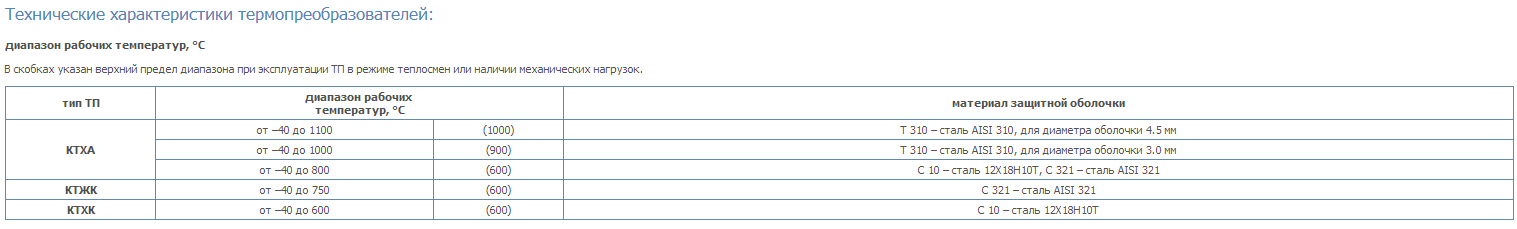

- Технические характеристики
- Описание
- Применение
- Документация
Габаритные размеры монтажных элементов и их внешний вид могут определяться Заказчиком. Типовые конструкции монтажных элементов представляют собой кольца различных диаметров, шаровые или цилиндрические втулки с резьбовыми штуцерами стандартного типоразмерного ряда.
Диапазон условных давлений
- 0 – 4.0 МПа
Класс допуска
- 1 или 2
Рабочий спай
- изолирован или неизолирован от оболочки кабеля
Максимальная температура на клеммной головке
- 100 ° С ( прессматериал АГ-4В)
Обозначение и примеры записи при заказе:

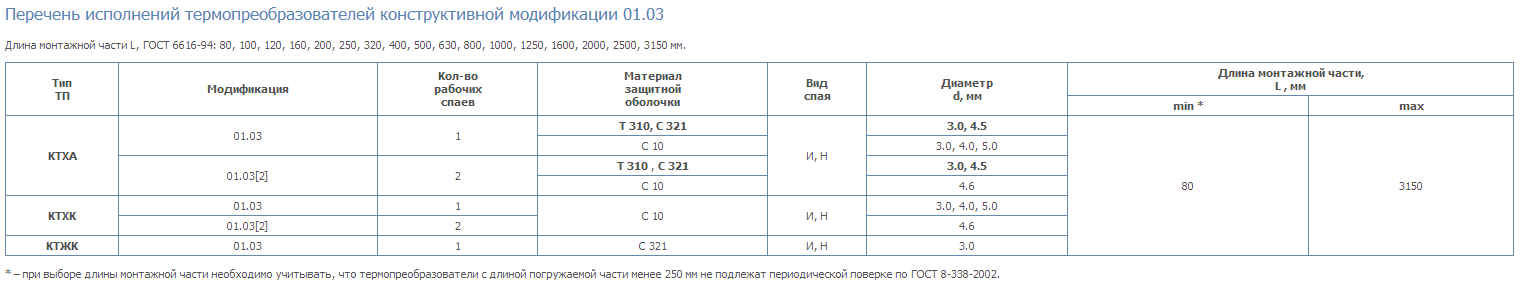

КТхх 01.03([2]) – Т 310 (С ХХ) - И(Н) - d - L(/ l ),
где l - расстояние от головки до монтажного кольца
(указывается, если отличается от приведенного на рисунке).
КТХА 01.03 - Т 310 - И - 3.0 - 800 – кабельный термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.03 с изолированным (И) рабочим спаем, стальная оболочка (Т 310) диаметром (d) 3.0 мм, монтажная длина (L) 800 мм; монтажные элементы: приварное кольцо диаметром 18 мм и штуцер с резьбой М20х1.5.
Преобразователь термоэлектрический, известный еще, как Термопара. Это промышленный, температурный датчик, известный еще в далеком прошлом, но тем не менее, активно применяющийся и сегодняшней промышленности. Ее действие, впервые было описано Томасом Зеебеком, еще в 1822 г.
Принцип работы.
Основной принцип работы термопары заключается в возникновении тока в рамках замкнутой цепи, который состоит из разнородных проводников, в колличестве двух, при наличии градиента температур между спаями. Важным уточнением является тот факт, что ТЭДС, а именно место возникновения, происходит не в месте спая, оно проходит по всей длине термоэлектрода. Следовательно, и показания термопары полностью зависят от общего состояния термоэлектродов, а именно в зоне достижения максимального температурного градиента. Соответственно и поверку термопар необходимо производить при соответствующей глубине погружения в среду, так же, как и на рабочем объекте.
Они обладают возможностью работать в широком интервале температур. Широкому применению термопары тха и тхк обязаны прежде всего своей простоте, способности измерения локальных температур, удобству монтажа.
По отношению в своим аналогам
Преобразователь термоэлектрический тха и преобразователь термоэлектрический тхк гораздо более линейны, относительно многим другим аналогичным датчикам, их нелинейность на сегодня хорошо изучена специалистами. К числу значимых достоинств, термопара тха и термопара тхк относятся также относительно маленькая инерционность, то есть возможность измерения в условиях малых разностей температур. Термопара тха и термопара тхк являются незаменимыми во время измерения особо высоких температур (до 2200°С) в достаточно агрессивных средах. Преобразователь термоэлектрический тха и преобразователь термоэлектрический легко могут обеспечить максимальную точность измерения температур, от ±0,01°С. Термопара тха и термопара тхк вырабатывают термо ЭДС на выходе, в диапазоне от милливольт до микровольт, но требуют стабильности в усилии для последующей обработки.
Основные различия термопары тха от термопара тхк.
Преобразователь термоэлектрический тха — является максимально близкой относительно прямой характеристике. Предназначены в основном для работы в средах повешенной кислотности, а так же инертных средах.
Преобразователь термоэлектрический тхк - обладает — максимальной чувствительностью и очень высокой термоэлектрической стабильностью. Используется при максимальной температуре до 600°С. Он предназначен для использования в окислительных, а так же инертных средах. Обладает высокой чувствительность при деформации.
Преобразователь термоэлектрический тха и преобразователь термоэлектрический тхк - широко применяют с целью измерения температуры разнообразных объектов, и кроме того, в автоматизированных системах, связанных с управлением и контролем. Мтод измерения температур с использованием термопар тха и термопар тхк получило широкое и популярное распространение, благодаря надежной конструкции датчика.
КТхх 01.03
