Термоэлектрические преобразователи 01.06У, 01.16У (угловые); тип КТХА, КТХК, КТНН
- Технические характеристики
- Описание
- Применение
- Документация

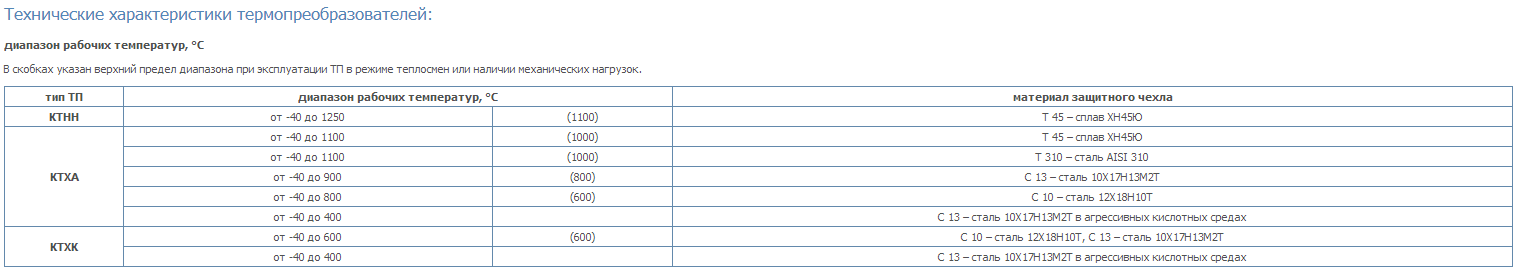

Диапазон условных давлений
- 0.1 – 0.4 МПа
Класс допуска
- 1 или 2
Рабочий спай
- один или два,
- изолирован от оболочки кабеля и защитного чехла
Показатель тепловой инерции не превышает:
- 60 с – для ТП с защитным чехлом диаметром 20 мм
- 50 с – для ТП с защитными чехлами диаметром 14–16 мм
Максимальная температура на клеммной головке
- 200 °С (силумин)

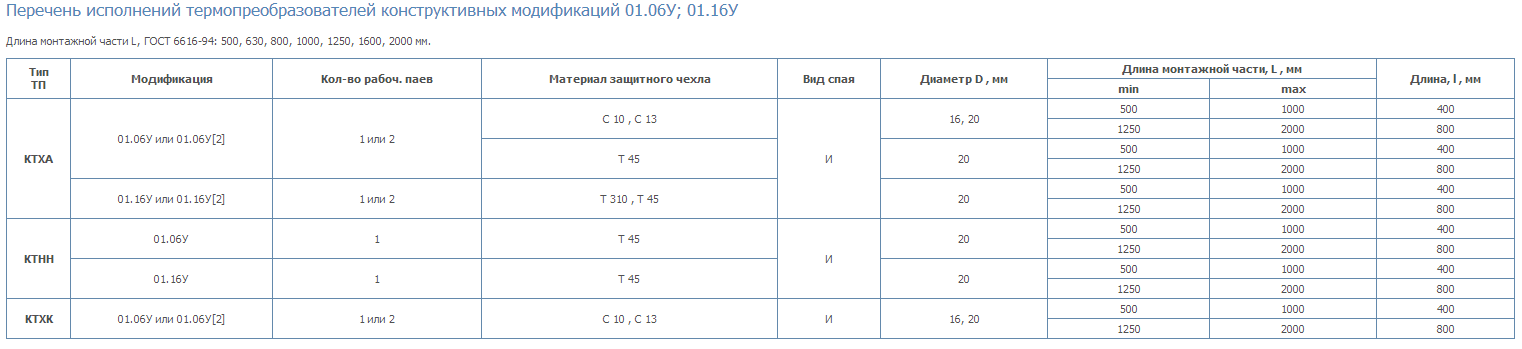

Обозначение и примеры записи при заказе:

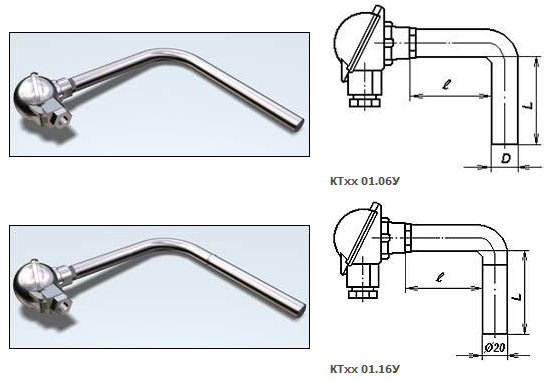

КТхх 01.06У([2]) - С хх(Т хх) - И - D – L/ l
КТхх 01.16У([2]) - Т хх - И - D - L/ l
КТХА 01.06У - С 10 - И - 20 – 1600 / 800 – угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.06У с изолированным (И) рабочим спаем, в угловом стальном чехле (С 10) диаметром 20 мм, длина погружной части (L) 1600 мм, расстояние от места изгиба до головки ( l ) 800 мм.
КТХА 01.16У - Т 45 - И - 20 – 1600 / 800 – угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.16У с изолированным (И) рабочим спаем, в угловом составном чехле диаметром 20 мм, длина погружной части (L) 1600 мм, расстояние от места изгиба до головки ( l ) 800 мм. Материал жаростойкой части чехла – сплав ХН45Ю (Т 45)
Для модификации 01.06У наружный диаметр D защитного чехла равен 16 или 20 мм, для модификации 01.16У – 20 мм. Толщина стенки чехла 1.5 – 2 мм для всех диаметров.
Термопреобразователи модификаций 01.06У и 01.16У предназначены для измерения температуры в ваннах с различными жидкими средами, в т.ч. с расплавами солей.
Термопреобразователи имеют неразборную конструкцию.
