Термоэлектрические преобразователи 01.20У (угловые); тип КТХА, КТНН

Производитель: Тесей

Если Вы не нашли интересующий товар в таблице, то оставьте свои данные и мы свяжемся с Вами в ближайщее время


Условное давление

  • 0.1 МПа

Класс допуска

  • 1 или 2

Рабочий спай

  • один или два, изолирован от защитного чехла

Показатель тепловой инерции не превышает:

  • не превышает: 90 с

Максимальная температура на клеммной головке

  • на клеммной головке 200 °С (силумин)

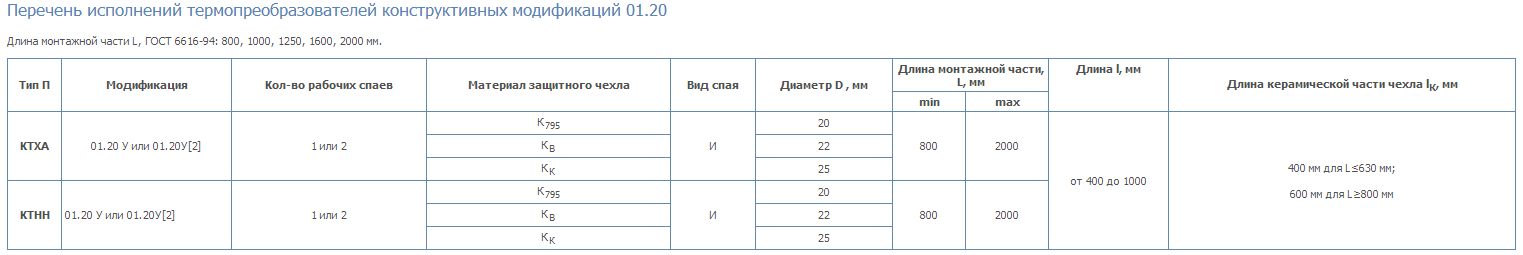

Обозначение и примеры записи при заказе:

КТхх 01.20У([2]) - К795 ( КВ ) - И - D - L / l ( / lК )

КТхх 01.20([2]) - КК – И - D – L ( / lК ),
где lК – длина рабочей керамической части, указывается, если отличается от приведенной в перечне исполнений.

КТХА 01.20У [2] - К795 - И - 10 - 800 – угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.20У с двумя изолированными ( И ) рабочими спаями, в чехле из алюмооксидной керамики ( К795 ) диаметром ( L ) 20 мм, монтажной длиной (L) 800 мм (длина керамической части 400 мм).

КТХА 01.20У - КК - И - 25 - 1600 – угловой термопреобразователь градуировки хромель-алюмель конструктивной модификации 01.20У с изолированным ( И ) рабочим спаем, в чехле из карбида кремния ( КК ) диаметром 25 мм, монтажной длиной (L) 1600 мм (длина керамической части 600 мм).

Для этих целей необходим прибор, способный выполнить соответствующие измерения. Термоэлектрические преобразователи угловые 01.20у – именно такие приборы, использование которых возможно:

1. В неагрессивной химической среде;

2. В агрессивной химической среде, которая не разрушает материал защитного чехла.

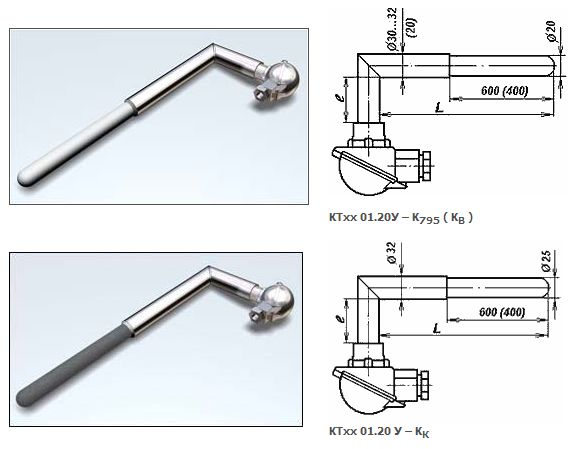

Конструктивные характеристики углового термоэлектрического преобразователя

Поскольку прибор предназначен для использования в условиях повышенной сложности, высокого температурного режима и давления, то своей конструкцией он обеспечивает возможность работы именно в такой среде. Для защиты кабельного чувствительного элемента используется изготовленный из карбида кремния или аминооксидной керамики специальный чехол. Стандартная длина части прибора, которая погружается в рабочую среду составляет 500 миллиметров. Однако, в случае необходимости этот показатель может быть изменен за счет длины рабочей керамической части чехла.

При выборе прибора обращают внимание на:

Длину рабочей керамической части;

Диаметр чехла рабочего спая;

Количество рабочих спаев, при этом выбрать можно конструкцию с двумя или одним изолированными рабочими спаями.

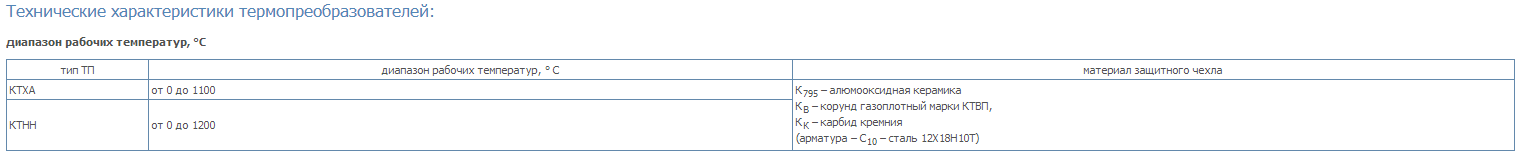

Технические характеристики углового термоэлектрического преобразователя

Возможность применения прибора для проведения тех или иных температурных измерений характеризуется его классом допуска, типом рабочего спая. Также для прибора существуют стандартные показатели, а именно – условное давление, показатель тепловой инерции, а также максимальная температура на клеммой головке.

Прибор отличается особым качеством исполнения, прочностью, износостойкостью, ударостойкостью, высокой надежностью и точностью. Эти характеристики и делают эффективным его использование для проведения температурных измерений в технологичном процессе во многих сферах промышленности и при научных исследованиях.

Для соблюдения точности проведения технологического процесса важно с минимальной непогрешимостью определить температуру расплавленных стекла, солей, разнообразных металлов. Точно такая же такая необходимость существует и для высокотемпературных химических соединений, что пребывают в газообразном состоянии
