Технические характеристики гильз защитных ЮНКЖ.019, ЮНКЖ.020:
условное давление, Ру ,
- 6.3 МПа для ЮНКЖ.019;
- 16 МПа для ЮНКЖ.020
рабочее давление, Рр,
- 2.65 МПа для ЮНКЖ.019;
- 6.6 МПа для ЮНКЖ.020

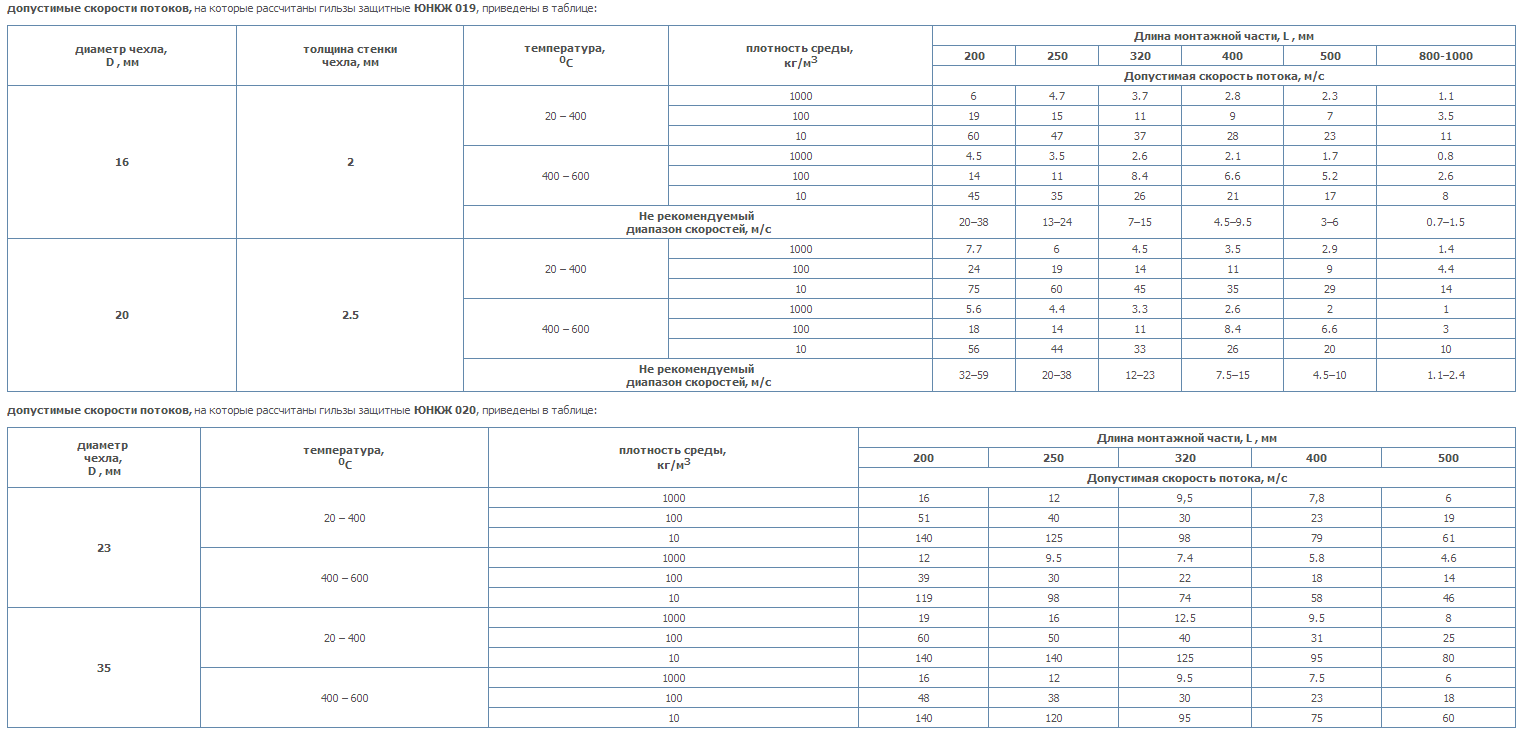

Перечень исполнений гильз защитных модификаций ЮНКЖ.019, ЮНКЖ.020:
Монтажная длина L выбирается из ряда:
- 200; 250; 320; 400; 500; 630; 800; 1000 мм.
Проходы условные, Ду, выбираются из ряда:
- 20; 25; 32; 40; 50; 65; 80 мм.
Обозначение и примеры записи при заказе:
гильза защитная ЮНКЖ.020.07 - 10.0 -50 - С10 - D - L
гильза защитная ЮНКЖ.019.02 – 6.3 - 50 - С10 - D - L
Гильза защитная ЮНКЖ.019.02 - 2.5 -50 - С10 - 20 - 400 – гильза защитная конструктивной модификации 019 со 2-ым исполнением соединительного уплотнения (выступ) на условное давление 2.5 МПа и условный проход 50 мм, материал С10 – сталь 12Х18Н10Т, диаметр защитного чехла 20 мм, монтажная длина 400 мм.
Фланцы с условными проходами Д У изготавливаются по ГОСТ 12821-92, вид и основные размеры соединительного уплотнения на фланце – согласно исполнений 1-7 по ГОСТ 12815-92 для указанного условного давления Р У. Материал монтажного фланца и защитного чехла: С 10 – нержавеющая сталь 12Х18Н10Т (08Х18Н10Т).
Конструкция защитных гильз ЮНКЖ.019 и ЮНКЖ.020 защищена патентами на полезную модель № 16222 и №39225.
Условное обозначение гильзы защитной
